Home Assistant, planification, encore...

J'ai souvent parlé de planification des convecteurs et du climatiseur. Depuis un an je tourne sur deux installations avec ce dont j'avais parlé ici en utilisant le moteur de planification Schedy. Schedy était très bien en son temps et il palliait à des lacunes de Home Assistant. Mais il y a quelques restrictions et son auteur ne le fait plus évoluer. En fait ça se comprend car on peut maintenant à peu près faire la même chose avec le mode choose: et quelques lignes de yaml, et ainsi supprimer une dépendance à un outil externe. Et plus c'est simple, moins il y a de chances de dysfonctionnements.

Je vais donc changer de moteur, par contre je vais réutiliser toutes les entités que j'avais crée pour Schedy, ce qui dans l'absolu en fait une solution réversible. Attention, cet article a été remanié, donc si vous vous étiez inspiré de la première version il sera judicieux de repartir à zéro...

Voici donc ce que j'ai fait pour le climatiseur, plus complexe qu'un simple radiateur car on va gérer les modes chauffage et refroidissement ainsi que le débrayage en manuel.

input_select:
  comfort_ac:
    name: Modes du climatiseur
    icon: mdi:form-select
    options:
      - Refroidissement
      - Chauffage
      - Manuel
      - "Off"

On va utiliser deux automations par pièce ou appareil, la première va gérer les multiples déclencheurs (trigger:), les modes (input_select:) et surtout les exclusions liées au mode de vie (absence de courte ou longue durée, sommeil, fenêtres ouvertes, etc...

Si aucune exclusion n'est validée et selon le mode en cours on lance la seconde automation dans le mode sélectionné. Si on est en mode Manuel, on ne fait rien, mais la seconde automation ne s'exécutera pas.

- id: 56ee275e-3f52-4d88-a862-5e21f5708a82
  description: Comfort - AC - Immediate
  alias: "Comfort - AC - Immediate"
  mode: restart
  trigger:
    - platform: state
      entity_id:
        - input_number.heating_ac_temperature_confort_1
        - binary_sensor.heating_ac_1
        - input_boolean.to_away
        - binary_sensor.life_windows_and_doors_delayed
        - input_boolean.to_sleep
        - binary_sensor.lionel_geo
        - input_select.comfort_ac
        - [...] ⚠️ A compléter
  condition:
  action:
    - choose:
        - conditions: # 0 OFF
            - condition: or
              conditions:
                - "{{ is_state('binary_sensor.life_windows_and_doors_delayed', 'on') }}"
                - "{{ is_state('input_select.comfort_ac', 'Off') }}"
                - "{{ is_state('input_boolean.presence_ac', 'off') }}"
          sequence:
            - service: climate.set_hvac_mode
              data:
                hvac_mode: 'off'
              target:
                entity_id: climate.daikin

        - conditions: # 01 - COOL OFF
            - condition: or
              conditions:
                - "{{ is_state('input_boolean.thermostats_away', 'on') }}"
                - "{{ is_state('input_boolean.to_away', 'on') }}"
                - "{{ is_state('binary_sensor.lionel_geo', 'off') }}"
            - condition:
                - "{{ is_state('input_select.comfort_ac', 'Refroidissement') }}"
          sequence:
            - service: climate.set_hvac_mode
              data:
                hvac_mode: 'off'
              target:
                entity_id: climate.daikin

        - conditions:  # 02 - COOL SLEEP
            - "{{ is_state('input_boolean.to_sleep', 'on') }}"
            - "{{ is_state('input_select.comfort_ac', 'Refroidissement') }}"
          sequence:
            - service: climate.set_hvac_mode
              data:
                hvac_mode: 'cool'
              target:
                entity_id: climate.daikin
            - service: climate.set_temperature
              data:
                temperature: "{{ states('input_number.heating_ac_temperature_eco') }}"
              target:
                entity_id: climate.daikin

        - conditions:  # 03 - HEAT ECO
            - condition: or
              conditions:
                - "{{ is_state('input_boolean.to_away', 'on') }}"
                - "{{ is_state('input_boolean.to_sleep', 'on') }}"
                - "{{ is_state('binary_sensor.lionel_geo', 'off') }}" # input_boolean.presence_lionel_geo
            - condition:
                - "{{ is_state('input_select.comfort_ac', 'Chauffage') }}"
          sequence:
            - service: climate.set_hvac_mode
              data:
                hvac_mode: 'heat'
              target:
                entity_id: climate.daikin
            - service: climate.set_temperature
              data:
                temperature: "{{ states('input_number.heating_ac_temperature_eco') }}"
              target:
                entity_id: climate.daikin

        - conditions: # 04 - HEAT AWAY
            - "{{ is_state('input_boolean.thermostats_away', 'on') }}"
            - "{{ is_state('input_select.comfort_ac', 'Chauffage') }}"
          sequence:
            - service: climate.set_hvac_mode
              data:
                hvac_mode: 'heat'
              target:
                entity_id: climate.daikin
            - service: climate.set_temperature
              data:
                temperature: "{{ states('input_number.heating_ac_temperature_away') }}"
              target:
                entity_id: climate.daikin

      default:
        - choose:
            - conditions: "{{ is_state('input_select.comfort_ac', 'Refroidissement') }}"
              sequence:
                - service: climate.set_hvac_mode
                  data:
                    hvac_mode: 'cool'
                  target:
                    entity_id: climate.daikin
                - service: automation.trigger
                  target:
                    entity_id: "automation.comfort_ac"

            - conditions: "{{ is_state('input_select.comfort_ac', 'Chauffage') }}"
              sequence:
                - service: climate.set_hvac_mode
                  data:
                    hvac_mode: 'heat'
                  target:
                    entity_id: climate.daikin
                - service: automation.trigger
                  target:
                    entity_id: "automation.comfort_ac"

La seconde automation sert à ajuster la température de consigne, elle est appelée par la première pour une action immédiate et se relancera également toutes les 10 minutes afin de rattraper une action non exécutée, un redémarrage ou un actionneur qui n'a pas fait son travail. Ca compense la replanification qui faisait la force de Schedy.

Qu'elle soit appelée par la première ou qu'elle s'exécute via le time_pattern: il ne se passera rien si toutes (and: par défaut) les conditions ne sont pas remplies (les contraintes gérées dans la première automation). A noter que je place les conditions après action: afin que ces conditions soient prises en compte même si cette automation est lancée manuellement.

Si aucune des conditions liées aux plages horaires actives n'est remplie (plages horaires définies par des binary_sensor: dans le précédent article), alors l'action par défaut passe le thermostat en mode ECO.

automation:
- id: 0ff7454c-4592-4479-b2ae-40eaf3043853
  description: Comfort - AC
  alias: "Comfort - AC"
  mode: restart
  trigger:
    - platform: time_pattern
      minutes: "/10"
  condition:
  action:
    - condition:
        - "{{ not states('input_select.comfort_ac') in ('Manuel', 'Off') }}"
        - "{{ is_state('binary_sensor.life_windows_and_doors_delayed', 'off') }}"
        - "{{ is_state('binary_sensor.lionel_geo', 'on') }}"
        - "{{ is_state('input_boolean.thermostats_away', 'off') }}"
        - "{{ is_state('input_boolean.presence_ac', 'on') }}"
        - "{{ is_state('input_boolean.to_away', 'off') }}"
        - "{{ is_state('input_boolean.to_sleep', 'off') }}"
    - choose:
        - conditions: "{{ is_state('binary_sensor.heating_ac_1', 'on') }}" # Plages horaires
          sequence:
            - service: climate.set_temperature
              data:
                temperature: "{{ states('input_number.heating_ac_temperature_confort_1') }}"
              target:
                entity_id: climate.daikin
        - conditions:  [...] ⚠️ A Compléter
      default:
        - choose:
            - conditions:
              sequence:
                - service: climate.set_temperature
                  data:
                    temperature: "{{ states('input_number.heating_ac_temperature_eco') }}"
                  target:
                    entity_id: climate.daikin

Et enfin l'automation qui gère le mode Manuel / Auto : Si on passe en manuel on désactive l'automation et j'ai fait le choix de passer le thermostat en off. Il est bien sur possible de le réactiver, mais il ne sera plus géré par la planification.

- id: 56dd275e-3f52-4d8ffa862-sejour
  description: Comfort - Sejour - Mode Auto
  alias: "Comfort - Sejour - Mode Auto"
  trigger:
    - platform: state
      entity_id: automation.comfort_sejour_immediate
      to: "on"
      id: "on"
    - platform: state
      entity_id: automation.comfort_sejour_immediate
      to: "off"
      id: "off"
  action:
    - choose:
        - conditions: "{{ trigger.id in ['on', 'xx'] }}"
          sequence:
            - service: automation.trigger
              target:
                entity_id: "automation.comfort_sejour_immediate"
    - choose:
        - conditions: "{{ trigger.id in ['off', 'xx'] }}"
          sequence:
            - service: climate.set_hvac_mode
              data:
                hvac_mode: "off"
              target:
                entity_id: climate.thermostat_sejour

Voilà, c'est finalement assez simple et il suffira ensuite de reproduire pour les autres pièces. Je vous conseille d'utiliser un fichier par pièce dans les packages. Les miens sont ici sur GitHub.

Un grand merci à Fabien, Mathieu et Philipp m'ont ouvert les yeux sur les possibilités offertes par choose: et leur patience quand je sèche sur les templates...

Bonus :

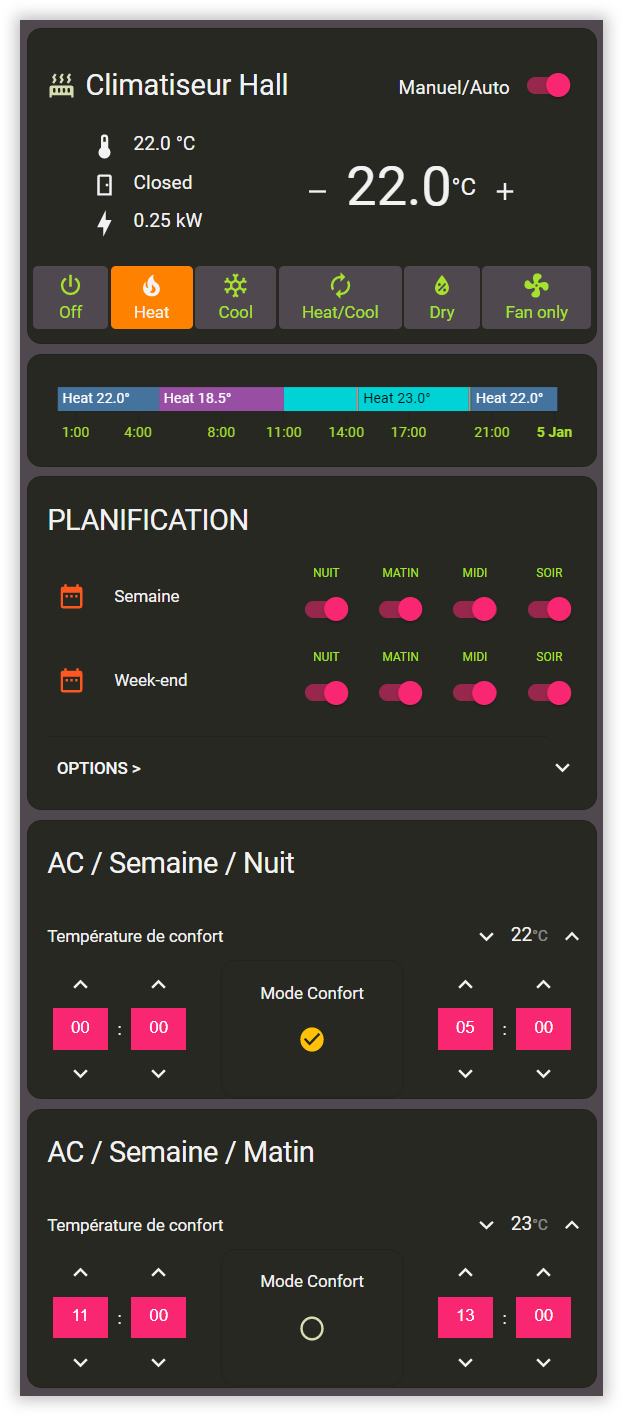

La carte avec tous les modes : (je sais c'est long, à dupliquer selon le nombre de convecteurs).

type: vertical-stack
cards:
  - type: custom:simple-thermostat
    entity: climate.thermostat_sejour
    layout:
      mode:
        icons: true
        headings: false
        names: true
      step: row
    hide:
      temperature: true
      state: true
    sensors:
      - entity: sensor.mi_sejour_temp
        icon: mdi:thermometer
      - entity: binary_sensor.state_openings_life
        icon: mdi:door
      - entity: sensor.sejour_puissance
        icon: mdi:lightning-bolt
    header:
      toggle:
        entity: automation.comfort_sejour_immediate
        name: Manuel/Auto
      name: Bureau
    control:
      - hvac
  - type: history-graph
    entities:
      - entity: switch.sw13_sejour_1
        name: ' '
    hours_to_show: 24
    refresh_interval: 0
  - type: conditional
    conditions:
      - entity: automation.comfort_sejour_immediate
        state: 'on'
    card:
      type: entities
      entities:
        - entities:
            - entity: input_boolean.heating_sejour_enabled_1
              name: NUIT
              toggle: true
            - entity: input_boolean.heating_sejour_enabled_2
              name: MATIN
              toggle: true
            - entity: input_boolean.heating_sejour_enabled_3
              name: MIDI
              toggle: true
            - entity: input_boolean.heating_sejour_enabled_4
              name: SOIR
              toggle: true
          entity: climate.thermostat_sejour
          name: Semaine
          show_state: false
          toggle: false
          icon: mdi:calendar-range
          type: custom:multiple-entity-row
          state_color: true
        - entities:
            - entity: input_boolean.heating_sejour_enabled_1_d
              name: NUIT
              toggle: true
            - entity: input_boolean.heating_sejour_enabled_2_d
              name: MATIN
              toggle: true
            - entity: input_boolean.heating_sejour_enabled_3_d
              name: MIDI
              toggle: true
            - entity: input_boolean.heating_sejour_enabled_4_d
              name: SOIR
              toggle: true
          entity: climate.thermostat_sejour
          name: Week-End
          show_state: false
          toggle: false
          icon: mdi:calendar-range
          type: custom:multiple-entity-row
          state_color: true
        - entities:
            - entity: input_number.heating_sejour_temperature_eco
              type: custom:numberbox-card
              icon_plus: mdi:chevron-up
              icon_minus: mdi:chevron-down
            - entity: input_number.heating_sejour_temperature_away
              type: custom:numberbox-card
              icon_plus: mdi:chevron-up
              icon_minus: mdi:chevron-down
            - entity: binary_sensor.life_windows_and_doors_delayed
            - label: Présence dans la pièce
              type: section
            - entity: input_boolean.presence_sejour
              name: Présence
              show_state: true
            - entity: input_datetime.next_sejour_start
              type: custom:multiple-entity-row
              format: datetime
              name: Arrivée
            - entity: input_datetime.next_sejour_stop
              type: custom:multiple-entity-row
              format: datetime
              name: Départ
          head:
            label: OPTIONS >
            type: section
          padding: 30
          type: custom:fold-entity-row
      title: PLANIFICATION
      show_header_toggle: false
      state_color: true
  - type: conditional
    conditions:
      - entity: input_boolean.heating_sejour_enabled_1
        state: 'on'
      - entity: automation.comfort_sejour_immediate
        state: 'on'
    card:
      type: custom:vertical-stack-in-card
      title: Séjour / Semaine / Nuit
      cards:
        - entity: input_number.heating_sejour_temperature_confort_1
          type: custom:numberbox-card
          icon_plus: mdi:chevron-up
          icon_minus: mdi:chevron-down
          name: Température de confort
          icon: false
        - type: horizontal-stack
          cards:
            - entity: input_datetime.heating_sejour_start_1
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
            - type: glance
              show_state: false
              entities:
                - binary_sensor.heating_sejour_1
            - entity: input_datetime.heating_sejour_end_1
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
  - type: conditional
    conditions:
      - entity: input_boolean.heating_sejour_enabled_2
        state: 'on'
      - entity: automation.comfort_sejour_immediate
        state: 'on'
    card:
      type: custom:vertical-stack-in-card
      title: Séjour / Semaine / Matin
      cards:
        - entity: input_number.heating_sejour_temperature_confort_2
          type: custom:numberbox-card
          icon_plus: mdi:chevron-up
          icon_minus: mdi:chevron-down
          name: Température de confort
          icon: false
        - type: horizontal-stack
          cards:
            - entity: input_datetime.heating_sejour_start_2
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
            - type: glance
              show_state: false
              entities:
                - binary_sensor.heating_sejour_2
            - entity: input_datetime.heating_sejour_end_2
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
  - type: conditional
    conditions:
      - entity: input_boolean.heating_sejour_enabled_3
        state: 'on'
      - entity: automation.comfort_sejour_immediate
        state: 'on'
    card:
      type: custom:vertical-stack-in-card
      title: Séjour / Semaine / Midi
      cards:
        - entity: input_number.heating_sejour_temperature_confort_3
          type: custom:numberbox-card
          icon_plus: mdi:chevron-up
          icon_minus: mdi:chevron-down
          name: Température de confort
          icon: false
        - type: horizontal-stack
          cards:
            - entity: input_datetime.heating_sejour_start_3
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
            - type: glance
              show_state: false
              entities:
                - binary_sensor.heating_sejour_3
            - entity: input_datetime.heating_sejour_end_3
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
  - type: conditional
    conditions:
      - entity: input_boolean.heating_sejour_enabled_4
        state: 'on'
      - entity: automation.comfort_sejour_immediate
        state: 'on'
    card:
      type: custom:vertical-stack-in-card
      title: Séjour / Semaine / Soir
      cards:
        - entity: input_number.heating_sejour_temperature_confort_4
          type: custom:numberbox-card
          icon_plus: mdi:chevron-up
          icon_minus: mdi:chevron-down
          name: Température de confort
          icon: false
        - type: horizontal-stack
          cards:
            - entity: input_datetime.heating_sejour_start_4
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
            - type: glance
              show_state: false
              entities:
                - binary_sensor.heating_sejour_4
            - entity: input_datetime.heating_sejour_end_4
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
  - type: conditional
    conditions:
      - entity: input_boolean.heating_sejour_enabled_1_d
        state: 'on'
      - entity: automation.comfort_sejour_immediate
        state: 'on'
    card:
      type: custom:vertical-stack-in-card
      title: Séjour / Week-End / Nuit
      cards:
        - entity: input_number.heating_sejour_temperature_confort_1_d
          type: custom:numberbox-card
          icon_plus: mdi:chevron-up
          icon_minus: mdi:chevron-down
          name: Température de confort
          icon: false
        - type: horizontal-stack
          cards:
            - entity: input_datetime.heating_sejour_start_1_d
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
            - type: glance
              show_state: false
              entities:
                - binary_sensor.heating_sejour_1_d
            - entity: input_datetime.heating_sejour_end_1_d
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
  - type: conditional
    conditions:
      - entity: input_boolean.heating_sejour_enabled_2_d
        state: 'on'
      - entity: automation.comfort_sejour_immediate
        state: 'on'
    card:
      type: custom:vertical-stack-in-card
      title: Séjour / Week-End / Matin
      cards:
        - entity: input_number.heating_sejour_temperature_confort_2_d
          type: custom:numberbox-card
          icon_plus: mdi:chevron-up
          icon_minus: mdi:chevron-down
          name: Température de confort
          icon: false
        - type: horizontal-stack
          cards:
            - entity: input_datetime.heating_sejour_start_2_d
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
            - type: glance
              show_state: false
              entities:
                - binary_sensor.heating_sejour_2_d
            - entity: input_datetime.heating_sejour_end_2_d
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
  - type: conditional
    conditions:
      - entity: input_boolean.heating_sejour_enabled_3_d
        state: 'on'
      - entity: automation.comfort_sejour_immediate
        state: 'on'
    card:
      type: custom:vertical-stack-in-card
      title: Séjour / Week-End / Midi
      cards:
        - entity: input_number.heating_sejour_temperature_confort_3_d
          type: custom:numberbox-card
          icon_plus: mdi:chevron-up
          icon_minus: mdi:chevron-down
          name: Température de confort
          icon: false
        - type: horizontal-stack
          cards:
            - entity: input_datetime.heating_sejour_start_3_d
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
            - type: glance
              show_state: false
              entities:
                - binary_sensor.heating_sejour_3_d
            - entity: input_datetime.heating_sejour_end_3_d
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
  - type: conditional
    conditions:
      - entity: input_boolean.heating_sejour_enabled_4_d
        state: 'on'
      - entity: automation.comfort_sejour_immediate
        state: 'on'
    card:
      type: custom:vertical-stack-in-card
      title: Séjour / Week-End / Soir
      cards:
        - entity: input_number.heating_sejour_temperature_confort_4_d
          type: custom:numberbox-card
          icon_plus: mdi:chevron-up
          icon_minus: mdi:chevron-down
          name: Température de confort
          icon: false
        - type: horizontal-stack
          cards:
            - entity: input_datetime.heating_sejour_start_4_d
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true
            - type: glance
              show_state: false
              entities:
                - binary_sensor.heating_sejour_4_d
            - entity: input_datetime.heating_sejour_end_4_d
              type: custom:time-picker-card
              layout:
                align_controls: center
                embedded: true
              hide:
                name: true
                icon: true

Home Assistant & Planification, Schedy, la suite !

Encore, allez vous me dire ! Oui car d'une part mon dernier article sur Schedy était un peu fouillis, et surtout en relisant les réponses de son auteur à ceux qui tentent de créer une interface, je me suis aperçu que l'approche que j'avais, qui consistait à faire passer à Schedy des plages horaires, n'était pas la plus simple ni la plus adaptée. D'une part il faut transformer des input_time en sensor ou en input_number (les deux seules possibilité pour transmettre à Schedy un horaire de début et de fin de plage sous la forme du nombre de minutes écoulées depuis minuit). C'est lié à son fonctionnement interne, ce n'est pas très pratique. Son auteur n'a pas le temps de faire évoluer, et surtout c'est un barbu qui déteste les interfaces graphiques...

J'ai donc opté pour une autre approche plus simple et plus concise qui va consister à se servir des input_datetime: de début et de fin de plage pour actionner un binary_sensor: qui passera à ON si on se trouve dans la plage.

A partir de là dans Schedy, on change la température de consigne (input_number:) de la la plage, si la plage est activée (input_boolean:) et la période active (binary_sensor:).

Et bien sur on le fait en fonction des contraintes que l'on s'impose en fonction de la situation de chacun (jour de travail, demie journée de travail, week-end ou télétravail), et tout ça pour chacune des pièces que l'on gère auxquelles correspond un thermostat (climate:) ou un groupe de thermostats.

De cette façon on continue à faire une gestion horaire qui correspondra à la majorité des usages, mais avec ce "mode" binaire on peut très bien imaginer une gestion à base de géolocalisation. Par exemple, en été, si un des membres du logement travaille à une distance de 20 Km, on peut imaginer mettre en route la climatisation s'il se rapproche à moins de 10 Km... Le chauffage (convecteurs + climatiseur) ne se gérant pas comme la climatisation (climatiseur seul) j'y reviendrait prochainement.

Le script

Pour plus de facilité on va utiliser un script afin de créer l'ensemble des entités nécessaires. Dans ce script on crée les entités nécessaires à chaque pièce et le nombre de plages que l'on veut gérer chaque jour que l'on multiplie avec le nombre de jours particuliers à gérer ( jours de semaine, le samedi qui est travaillé le matin et les dimanches et fériés par exemple).

Pour chaque plage on crée (à chaque plage correspond un fichier qui est stocké dans les pakages) :

  • Deux input_datetime: pour le début et la fin de chaque plage,
  • Un binary_sensor: pour savoir si on est dans la plage,
  • Un input_number: pour définir la température de consigne de la plage,
  • Un input_boolean: pour activer ou désactiver la plage.

On va également créer un fichier heating_global.yaml qui va contenir :

  • Un binary_sensor: s'appuyant sur workday: pour savoir si on est un samedi travaillé,
  • Deux input_number: pour définir la température de consigne pour les plages inactives (deux ou trois car ce n'est pas pareil pour une chambre vide ou un climatiseur),
  • Deux input_boolean: un premier pour activer un mode télétravail, et un autre pour activer / désactiver le bazard.

On pense à éditer les lignes 39 pour définir les pièces et 41 pour le nombre de plages par pièces. On est pas obligé de faite tout d'un coup bien sur (et je vous conseille de commencer light).

/bin/bash
test -d /config/packages || mkdir /config/packages
cd /config/packages
cat >heating_global.yaml<<EOF
input_boolean:
  heating_enabled:
    name: Heating Global
    icon: mdi:toggle-switch
  homeoffice:
    name: Home Office
    icon: mdi:toggle-switch
input_number:
  off_temperature:
    name: Off Température
    min: 14
    max: 26
    step: 1.0
    unit_of_measurement: °C
    icon: 'mdi:thermometer-lines'
  off_temperature_ac:
    name: Off Température
    min: 14
    max: 26
    step: 1.0
    unit_of_measurement: °C
    icon: 'mdi:thermometer-lines'
binary_sensor:
  - platform: template
    sensors:
      workday_saturday_working:
        friendly_name: "Samedi travaillé"
        value_template: >
          {% if now().isoweekday() in (5,) and states.binary_sensor.workday_sensor.state == 'on' %}
            true
          {%else%}
            false
          {% endif %}
EOF
for room in hall_ac
do
for period in {1..12}
do
cat >${room}_heating_period_${period}.yaml<<EOF
input_datetime:
  ${room}_heating_period_${period}_start:
    name: "Heating Period ${period} Start Time"
    has_date: false
    has_time: true
  ${room}_heating_period_${period}_end:
    name: "Heating Period ${period} End Time"
    has_date: false
    has_time: true
binary_sensor:
  - platform: template
    sensors:
      ${room}_slot_${period}:
        entity_id: sensor.time
        friendly_name: ${room}_Slot ${period}
        value_template: >
          {% set t = states('sensor.time') %}
          {% set start = states('input_datetime.${room}_heating_period_${period}_start') [0:5] %}
          {% set stop = states('input_datetime.${room}_heating_period_${period}_end') [0:5] %}
          {{ start <= t < stop if start < stop else (start <= t or t < stop) }}
input_number:
  ${room}_heating_period_${period}_temperature:
    name: Heating Period ${period} Temperature
    min: 18
    max: 25
    step: 1
    unit_of_measurement: °C
    icon: 'mdi:thermometer-lines'
input_boolean:
  ${room}_heating_period_${period}:
    name: Heating Period ${period} Enabled
    icon: mdi:toggle-switch
EOF
done
done
exit

On teste la configuration (check configuration) et on recharge ce qui est nécessaire (reload input booleans, reload input date times, reload input numbers, reload templates entities).

Les cartes Lovelace

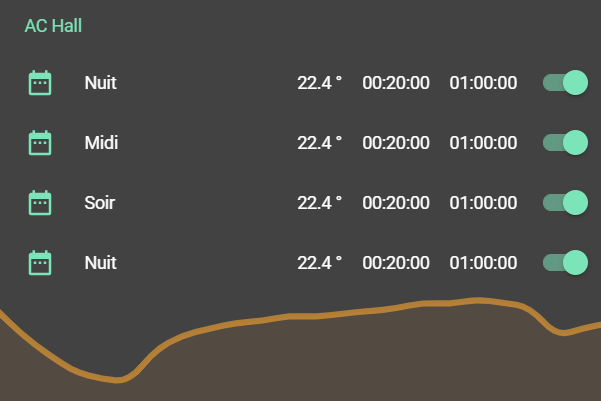

Ici on a deux approches possibles. Un mode normal ou un mode compact. J'ai déjà évoqué le mode normal, mais quand on 12 plages par pièces on va essayer de compacter la chose. C'est un peu plus fastidieux pour saisir les valeurs, mais en général on ne change pas ces valeurs tous les jours.

type: entities
entities:
  - entity: input_boolean.heating_enabled
    name: Activation AC mode chauffage
  - entity: binary_sensor.heating_enabled
    name: Etat global du chauffage
  - entity: binary_sensor.workday_sensor
    name: Jour de semaine
  - entity: binary_sensor.workday_saturday_working
  - entity: input_boolean.homeoffice
  - entity: input_number.off_temperature
  - entity: schedy_room.schedy_heating_hall_ac
    name: Retour Schedy AC
  - label: SEMAINE
    type: section
  - entities:
      - entity: binary_sensor.hall_ac_slot_1
        name: false
      - entity: input_number.hall_ac_heating_period_1_temperature
        name: false
        unit: °
        format: precision1
      - entity: input_datetime.hall_ac_heating_period_1_start
        name: false
        format: relative
      - entity: input_datetime.hall_ac_heating_period_1_end
        name: false
    entity: input_boolean.hall_ac_heating_period_1
    name: Plage 1
    show_state: false
    toggle: false
    icon: 'mdi:calendar-range'
    type: 'custom:multiple-entity-row'
    state_color: true
# >>> Ici les autres avec un séparateur...
show_header_toggle: false
state_color: true
theme: teal
title: Schedy AC
footer:
  type: graph
  entity: sensor.daikin_inside_temperature
  hours_to_show: 24

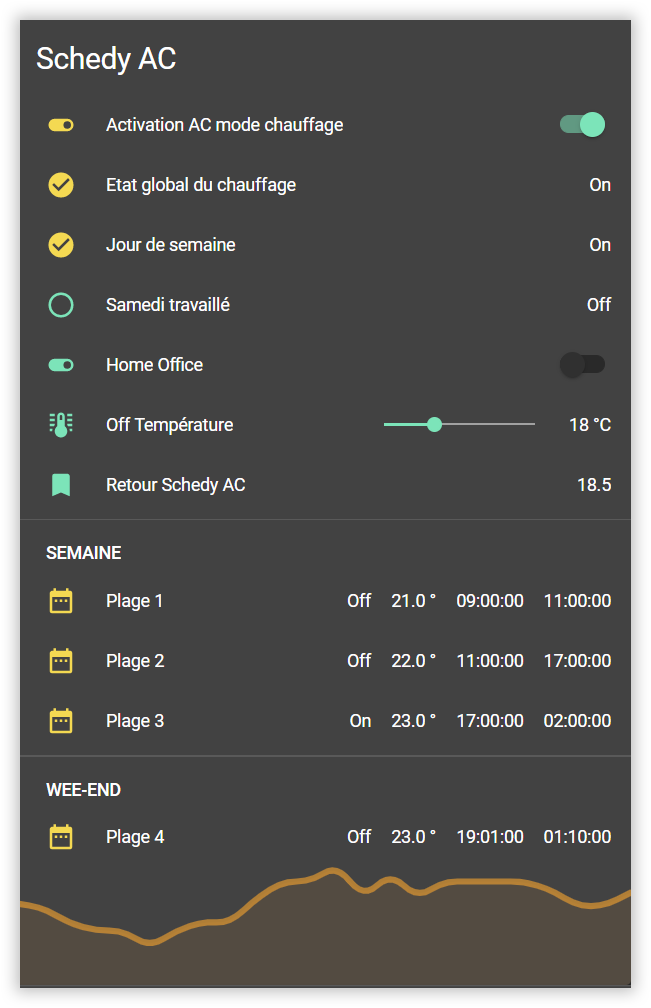

Et voici le résultat...

Schedy

S'agissant de la configuration de Schedy il a bien sur fallut l'adapter. Vous dire que j'ai tout compris serait un mensonge et il y a certainement moyen de simplifier, et je suis preneur d'idées. Voici donc ce que ça donne (j'ai volontairement laissé quelques commentaires).

schedy_heating:
  module: hass_apps_loader
  class: SchedyApp

  actor_type: thermostat
  actor_templates:
    default:
      send_retry_interval: 15
      send_retries: 20
      supports_hvac_modes: true
      off_temp: 17

  watched_entities:
  - input_boolean.homeoffice
  - binary_sensor.workday_sensor
  - binary_sensor.workday_saturday_working
  - input_boolean.heating_enabled

  schedule_prepend:
  - x: "14 if is_off('input_boolean.heating_enabled') else Next()" # Le HorsGel... Possible aussi de créer un input_number...

  rooms:
    hall_ac:
      allow_manual_changes: true  # On autorise le changement manuel de consigne ou le passage en off
      rescheduling_delay: 90      # Délais après lequel Schedy repassera sur les valeurs prédéfinies
      actors:
        climate.thermostat_x:
          template: default
      watched_entities:
      # COMMON
      - input_boolean.homeoffice
      - binary_sensor.workday_sensor
      - binary_sensor.workday_saturday_working
      - input_number.off_temperature
      # ROOM SPECIFIC
      - input_number.hall_ac_heating_period_1_temperature
      - input_boolean.hall_ac_heating_period_1
      - binary_sensor.hall_ac_slot_1
      - input_number.hall_ac_heating_period_2_temperature
      - input_boolean.hall_ac_heating_period_2
      - binary_sensor.hall_ac_slot_2
      - input_number.hall_ac_heating_period_3_temperature
      - input_boolean.hall_ac_heating_period_3
      - binary_sensor.hall_ac_slot_3
      - input_number.hall_ac_heating_period_4_temperature
      - input_boolean.hall_ac_heating_period_4
      - binary_sensor.hall_ac_slot_4
      schedule:
      - rules:
        # WORKDAY
        - rules:
          - x: "Next() if is_on('binary_sensor.workday_sensor') else Break()"
          - x: >
              state("input_number.hall_ac_heating_period_1_temperature")
              if (is_on("input_boolean.hall_ac_heating_period_1") and (is_on("binary_sensor.hall_ac_slot_1")))
              else Next()
          - x: >
              state("input_number.hall_ac_heating_period_2_temperature")
              if (is_on("input_boolean.hall_ac_heating_period_2") and (is_on("binary_sensor.hall_ac_slot_2")))
              else Next()
          - x: >
              state("input_number.hall_ac_heating_period_3_temperature")
              if (is_on("input_boolean.hall_ac_heating_period_3") and (is_on("binary_sensor.hall_ac_slot_3")))
              else Next()
          - x: "Break(2)"
        # WEEK-END
        - rules:
          - x: "Next() if is_off('binary_sensor.workday_sensor') else Break()"
          - x: >
              state("input_number.hall_ac_heating_period_4_temperature")
              if (is_on("input_boolean.hall_ac_heating_period_4") and (is_on("binary_sensor.hall_ac_slot_4")))
              else Next()
          - x: "Break(2)"

      # - v: 13 # On remplace par un input_number >>> Attention : v = valeur, x = expression
      - x: state("input_number.off_temperature") # Consigne entre les plages

A suivre...

Il existe dans Schedy un système d'events qui vont permettre de créer des dérogations ponctuelles. Par exemple un bouton ou une commande vocale quand je vais aller prendre une douche qui va lancer une dérogation pour augmenter sensiblement la température de la salle de bain pendant un temps défini ou jusqu'à ce qu'on lui envoie un contre ordre. On peu aussi imaginer chauffer une chambre d'amis lorsqu'on reçoit ou le boudoir lors d'une galante visite (encore que ces temps-ci la fonction ne servirait pas à grand chose...).

Et bien sur la gestion des ouvertures est gérée pour couper le chauffage... Plus tard...

Pour en finir...

Dans cet usage Schedy n'est plus vraiment le planificateur mais un moteur qui va surveiller (re planification) les thermostats et leur donner les bons ordres en fonction des évènements, états  et ordres venus de Home Assistant. Si Schedy peut également gérer des lampes (light:) et des actionneurs (switch:) c'est sans internet, sauf peut être pour superviser la machinerie d'une piscine...



Home Assistant & Planification, Schedy !

l'inconvénient du Scheduler que je vous avait présenté ici c'est qu'il ne fait pas de replanification et il se contente uniquement d'une action (avec ses contraintes) en début de plage, ce qui impose de devoir programmer la plage suivante. De fait si pour une raison quelconque l'appareil ou le thermostat n'a pas reçu l'ordre, c'est raté. De même il est impossible d'imposer une contrainte supplémentaire après le départ, la notion d'humidité utile pour la clim par exemple, ou encore l'arrivée d'une personne qui ne supporte pas la clim. Pour résumer le Scheduler c'est une action avec des contraintes en début de plage uniquement, là ou Schedy va savoir replanifier dynamiquement en fonction des nouvelles contraintes pendant le déroulement d'une plage. Et ça change tout !

Je vous passe l'installation, ça sous entend app_daemon et j'en ai déjà parlé ici. L'utilisation de Schedy est très simple. Tout se passe dans un seul fichier .yaml et si vous êtes le seul occupant de la demeure ce sera parfait car il suffit d'aller changer les valeur et de sauvegarder pour que les modifications soient prises en compte dynamiquement. Ce mode dynamique est le gros plus des applications app_daemon. Je vous la fait courte car la doc est très bien faite et vous y trouverez d'autres exemples, qui d'ailleurs ne s'appliquent pas uniquement au chauffage. Voici la partie principale du fichier de configuration de Schedy :

      schedule:
      - v: 20
        rules:
        - weekdays: 1-5
          rules:
          - rules:
            - x: "Next() if heating_mode() == 'Normal' else Break()"
            - { start: "06:00", end: "07:30" }
            - { start: "15:00", end: "22:30" }
          - rules:
            - x: "Next() if heating_mode() != 'Normal' else Break()"
            - { start: "08:00", end: "23:30" }
        - weekdays: 6-7
          rules:
          - { start: "08:00", end: "23:30" }

Si vous voulez changer un horaire, un mois ou une saison, il suffit le le faire ici.

Un GUI pour Schedy...

A la base Schedy ne dispose pas d'une interface et n'a pas été développé dans ce sens. Le produit est très stable et son auteur n'a plus trop le temps de le faire évoluer, pour l'heure il se contente de la maintenance.

L'idée ici n'est pas de fournir une planification plug & play pour l'administrateur, mais que celui-ci permette à un utilisateur lambda de modifier les plages et la température de garde associée à chacune d'elles. On va gérer ici 4 plages par thermostat (matin, midi, soir et nuit), sachant que l'on pourrait juste les numéroter et en créer plus ou moins. On dispose également d'une consigne pour la température qui sera appliquée en dehors de ces plages (et qui n'a rien à voir avec le mode hors gel qui lui se gère sur le thermostat.

On va se servir du mode mode "package" de Home Assistant, ce qui va nous permettre d'avoir dans un seul fichier .yaml tous les composants nécessaires pour accompagner notre thermostat. Pour ça il vous faudra faire une petite modification dans le fichier de configuration :

homeassistant:
  packages: !include_dir_named packages

Schedy n'a pas de GUI mais dispose toutefois d'une mince ouverture pour communiquer avec Lovelace et on va ainsi pouvoir lui adjoindre une interface minimale, mais sur mesure. On aurait pu penser à ce qu'il utilise des input_datetime: pour les horaires, mais non la seule possibilité réside dans des input_number: ou sensor: au travers desquels on va faire passer les températures de consigne et les heures de début et de fin des plages. Et pour les horaires (ça m'a pris du temps à comprendre) il faut lui donner l'heure sous la forme d'un nombre en minutes écoulées depuis minuit. Donc si on veut qu'une plage débute à 02:00 il faut lui donner 120. Ca ne s'invente pas !

Il va donc nous falloir traduire les input_datetime: qui vont permettre la saisie d'un horaire (à dupliquer par le nombre de plages à gérer) :

input_datetime:
  ac_start_1:
    has_date: false
    has_time: true
  ac_stop_1:
    has_date: false
    has_time: true

En sensor: afin de ne pas avoir à saisir le nombre de minutes... (Merçi @mathieu !) (à dupliquer par le nombre de plages à gérer) :

sensor:
  platform: template
  sensors:
    ac_start_1:
      friendly_name: "AC Start 1"
      icon_template: mdi:timer-sand
      value_template: "{{ (state_attr('input_datetime.ac_start_1', 'timestamp') / 60)|int }}"
    ac_stop_1:
      friendly_name: "AC Stop 1"
      icon_template: mdi:timer-sand
      value_template: "{{ (state_attr('input_datetime.ac_stop_1', 'timestamp') / 60)|int }}"

On va également créer des input_number: pour les températures de consigne (à dupliquer par le nombre de plages à gérer, sans oublier la température hors plages) :

input_number:
  ac_max_1_temp:
    name: Ac Temp 1
    min: 14
    max: 26
    step: 0.5
    unit_of_measurement: °C

On ajoute un input_boolean: pat plage, il va nous permettre d'activer ou désactiver la plage :

input_boolean:
  ac_1:
    name: AC 1
    icon: mdi:account-check

De façon plus globale on se servira également d'un binary_sensor:  sur lequel reposera l'activation du chauffage, un autre pour la climatisation (je pense que ça peut également être des input_boolean:). Au chapitre des contraintes j'ai déjà un input_boolean: qui me sert au mode absent. Il est également possible d'utiliser workday: dans les contraintes et ainsi définir des plages qui s'exécuteront soit les jours de travail, soit le week-end. Mais on peut s'en passer et gérer ça dans Schedy, l'avantage restant à workday: qui lui gère les jours fériés.

Voici la première partie du fichier de configuration de la partie Schedy :

schedy_heating:  # This is our app instance name.
  module: hass_apps_loader
  class: SchedyApp

  actor_type: thermostat

  expression_environment: |
    def time_between(start, end):
        current = time.hour * 60 + time.minute + 1
        if start >= end:
            return current >= start or current < end
        return current >= start and current < end

  schedule_prepend:
  - x: "Mark(OFF, Mark.OVERLAY) if not is_empty(filter_entities('binary_sensor', state='on', window_room=room_name)) else Next()"
  - x: "OFF if is_off('binary_sensor.heating_enabled') else Next()"

  watched_entities:
  - binary_sensor.heating_enabled

La première partie  concerne la déclaration de l'application app_daemon. Ensuite le type d'utilisation et l'environnement qui va nous permettre de récupérer les informations de planification depuis Lovelace. On trouve ensuite la gestion des ouvertures (Voir plus bas en détail) et du mode OFF du chauffage. La dernière ligne concerne la déclation des entités HA que nous utilisons dans cette partie, ici le binary_sensor: du ON/OFF.

La suite concerne les pièces avec leurs thermostats associés :

rooms:
    bureau:
      rescheduling_delay: 120
      actors:
        climate.thermostat_bureau:

      watched_entities:
      - binary_sensor.bureau_door_delayed
      - input_number.day_temperature
      - sensor.ac_start_1
      - sensor.ac_stop_1
      - input_boolean.thermostats_away        # Mode Absent qui pourrait également être dans les paramètres globaux
      - input_boolean.ac_1
      # - binary_sensor.workday_sensor

      schedule:
      - months: 1-4
        weekdays: 1-6
        rules:
        - x: state("input_number.day_temperature") if (state("input_boolean.ac_1") == "on") and (state("binary_sensor.bureau_door_delayed") == "off") and  (state("input_boolean.thermostats_away") == "off") and time_between(int(state("sensor.ac_start_1")), int(state("sensor.ac_stop_1"))) else Next()
      - v: 19

Outre le thermostat on déclare ici les différentes entités que l'on va utiliser.

La ligne importante est la plus longue à la fin. On commence par la température, l'activation ou nom de ce planning, la gestion de l'ouverture, le mode absent qu'il me faudra déplacer dans les paramètres globaux et l'heure de début et de fin. On remarque également que je n'ai ici pas utilisé workday: mais que j'ai choisit de laisser (pour l'exemple) les jours et mois ou cette planification peut s'exécuter (on peut également utiliser la saison). La dernière ligne concerne la température de consigne qui sera appliquée en dehors des plages. Il est également possible de la gérer depuis Lovelace avec l'input_number: idoine.

Les ouvertures

Curieusement l'auteur a prévu de gérer les ouvertures, mais il n'a pas intégré la notion de délai. Ainsi de base si on ouvre une porte ou une fenêtre on coupe le convecteur immédiatement, ce qui n'a pas de sens si on ne fait que rentrer ou sortir, alors que ça en aurait si on ouvre une fenêtre pour aérer une pièce plus longuement. D'ailleurs si ça n'a pas d'impact sur un convecteur, le résultat sera bien différent pour un climatiseur pour lequel les changements d'état on souvent une grande latence. On va donc devoir jouer des avec les templates et ainsi créer des retardateurs pour les ouvertures (et non je ne pousserait pas le vice jusqu'à aller gérer les delais dans Lovelace...) (la partie icon_template: est vraiment là pour l'exemple car il n'y aucun intérêt à afficher ça dans Lovelace) :

binary_sensor:
  - platform: template
    sensors:
      garage_door_delayed:
        friendly_name: "Delayed Garage Door"
        #window_room: bedroom
        delay_on:
          seconds: 180
        delay_off:
          seconds: 360
        value_template: >-
          {{ is_state('binary_sensor.porte_garage', 'on') }}
        icon_template: >-
          {% if is_state('binary_sensor.porte_garage', 'on') %}
            mdi:door-open
          {% else %}
            mdi:door-closed
          {% endif %}

Le froid

Toute cette partie peut s'appliquer à des convecteurs ou climatiseurs en mode chauffage. Pour le mode froid le fonctionnement est un peu différent, on va gérer un seuil de déclenchement et une température de maintient, alors qu'en dehors des plage on éteindra le climatiseur (ici dans la dernière partie).

Epilogue...

Pour cet article, qui m'a pris un peu trop de temps, je me suis bien sur inspiré de mon expérience puisée dans le documentation de Schedy et le fil de discutions du forum Home Assistant. Mais j'ai également trouvé le GitHub d'un utilisateur ou il présente sa configuration. Je vous invite à aller y puiser des idées, et vous remarquerez qu'il a choisit une présentation un peu différente pour la saisie des plages horaires à l'aide de sliders. En ce qui me concerne j'ai préféré compacter au maximum cette partie, même si toutes les fantaisies sont possibles. Pensez à revenir car j'enrichirait cet article dès que j'aurais le temps de continuer.

Replay. La suite...

J'avais un peu laissé en plan cette idée mais mon climatiseur Daikin perd parfois le WI-FI, donc la notion de replanification de Schedy prend toute son importance. Entre temps @PYG a publié un script qui simplifie grandement la création des différentes entités nécessaires, script à lancer en SSH et que l'on pourra adapter à souhait, ce que j'ai fait ici pour mon climatiseur en mode chauffe, et qu'il me faudra adapter en mode froid (on gère les pièces en ligne 10 et le nombre de périodes en 12).

/bin/bash
test -d /config/packages || mkdir /config/packages
cd /config/packages
cat >heating_global.yaml<<EOF
input_boolean:
  heating_enabled:
    name: Heating Global
    icon: mdi:toggle-switch
EOF
for room in hall_ac
do
for period in {1..4}
do
cat >${room}_heating_period_${period}.yaml<<EOF
input_datetime:
  ${room}_heating_period_${period}_start:
    name: "Heating Period ${period} Start Time"
    has_date: false
    has_time: true
  ${room}_heating_period_${period}_end:
    name: "Heating Period ${period} End Time"
    has_date: false
    has_time: true
sensor:
  platform: template
  sensors:
    ${room}_heating_period_${period}_start:
      value_template: "{{ (state_attr('input_datetime.${room}_heating_period_${period}_start', 'timestamp') / 60)|int }}"
    ${room}_heating_period_${period}_end:
      value_template: "{{ (state_attr('input_datetime.${room}_heating_period_${period}_end', 'timestamp') / 60)|int }}"
input_number:
  ${room}_heating_period_${period}_temperature:
    name: Heating Period ${period} Temperature
    min: 18
    max: 25
    step: 1
    unit_of_measurement: °C
    icon: 'mdi:thermometer-lines'
input_boolean:
  ${room}_heating_period_${period}:
    name: Heating Period ${period} Enabled
    icon: mdi:toggle-switch
EOF
done
done
exit

Ensuite j'ai un peu modifié sa config Schedy afin de l'adapter à mon besoin...

schedy_heating:
  module: hass_apps_loader
  class: SchedyApp

  actor_type: thermostat

  actor_templates:
    default:
      send_retry_interval: 30
      send_retries: 10
      supports_hvac_modes: true
      off_temp: 18

  watched_entities:
  - input_boolean.homeoffice
  - binary_sensor.workday_sensor
  # - binary_sensor.holiday_sensor
  - input_boolean.heating_enabled

  expression_environment: |
    def homeoffice():
      return is_on("input_boolean.homeoffice")
    def workday():
      return is_on("binary_sensor.workday_sensor")
    # def holiday():
      # return is_on("binary_sensor.holiday_sensor")
    def time_between(start, end):
        start = int(state(start))
        end = int(state(end))
        current = time.hour * 60 + time.minute + 1
        if start >= end:
            return current >= start or current < end
        return current >= start and current < end

  schedule_prepend:
  - x: "14 if is_off('input_boolean.heating_enabled') else Next()"

  rooms:
    hall_ac:
      allow_manual_changes: true
      rescheduling_delay: 1
      actors:
        climate.daikin:
          template: default
      watched_entities:
      - input_number.hall_ac_heating_period_1_temperature
      - input_boolean.hall_ac_heating_period_1
      - sensor.hall_ac_heating_period_1_start
      - sensor.hall_ac_heating_period_1_end
      - input_number.hall_ac_heating_period_2_temperature
      - input_boolean.hall_ac_heating_period_2
      - sensor.hall_ac_heating_period_2_start
      - sensor.hall_ac_heating_period_2_end
      - input_number.hall_ac_heating_period_3_temperature
      - input_boolean.hall_ac_heating_period_3
      - sensor.hall_ac_heating_period_3_start
      - sensor.hall_ac_heating_period_3_end
      - input_number.hall_ac_heating_period_4_temperature
      - input_boolean.hall_ac_heating_period_4
      - sensor.hall_ac_heating_period_4_start
      - sensor.hall_ac_heating_period_4_end
      schedule:
      - rules:
        # not workday
        - rules:
          - x: "Break() if workday() else Next()"
          - x: >
              state("input_number.hall_ac_heating_period_1_temperature")
              if (is_on("input_boolean.hall_ac_heating_period_1")
              and time_between("sensor.hall_ac_heating_period_1_start", "sensor.hall_ac_heating_period_1_end"))
              else Next()
          - x: >
              state("input_number.hall_ac_heating_period_2_temperature")
              if (is_on("input_boolean.hall_ac_heating_period_2")
              and time_between("sensor.hall_ac_heating_period_2_start", "sensor.hall_ac_heating_period_2_end"))
              else Next()
          - x: "Break(2)"
        # workday
        - rules:
          - x: >
              state("input_number.hall_ac_heating_period_3_temperature")
              if (is_on("input_boolean.hall_ac_heating_period_3")
              and time_between("sensor.hall_ac_heating_period_3_start", "sensor.hall_ac_heating_period_3_end"))
              else Next()
          - x: >
              state("input_number.hall_ac_heating_period_4_temperature")
              if (is_on("input_boolean.hall_ac_heating_period_4")
              and time_between("sensor.hall_ac_heating_period_4_start", "sensor.hall_ac_heating_period_4_end"))
              else Next()
          - x: "Break(2)"
      # default
      - v: 18

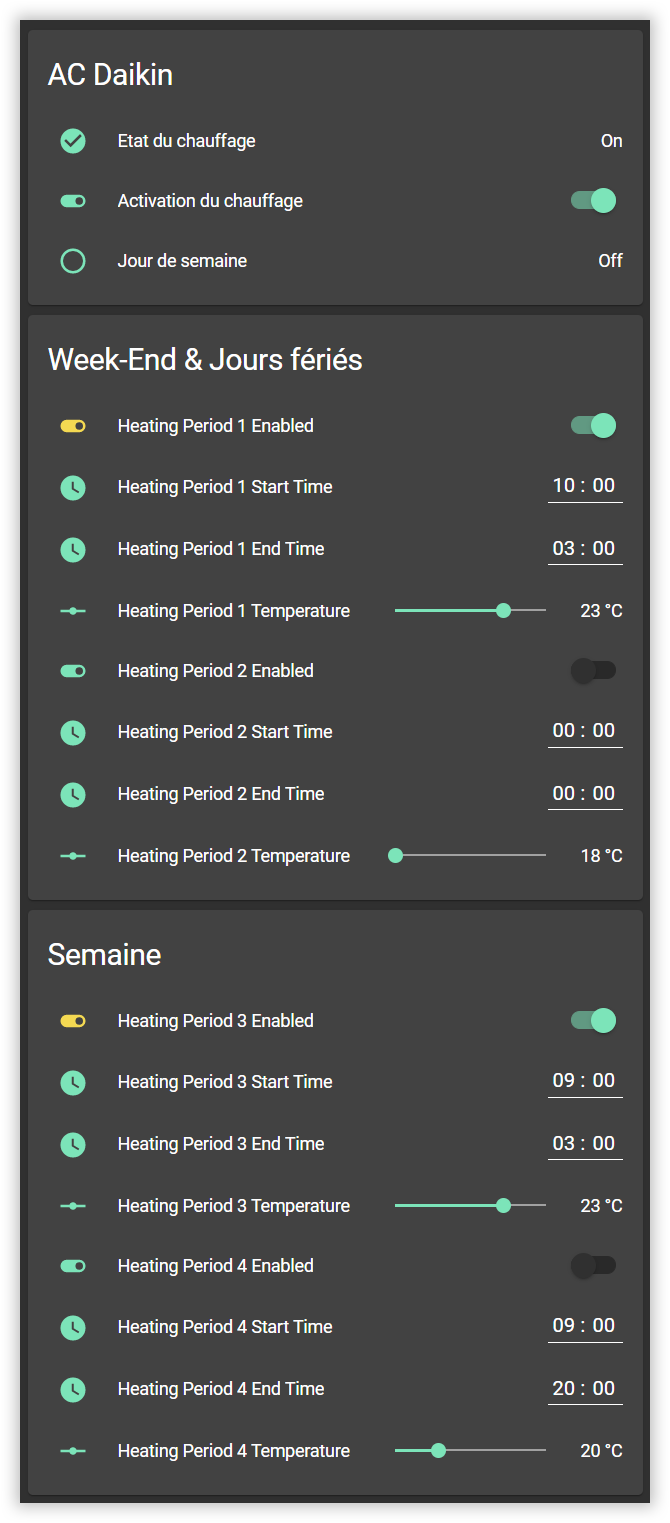

Et j'ai créé la carte Lovelace qui va avec...

type: grid
square: true
cards:
  - type: vertical-stack
    cards:
      - type: entities
        entities:
          - entity: binary_sensor.heating_enabled
            name: Etat du chauffage
          - entity: input_boolean.heating_enabled
            name: Activation du chauffage
          - entity: binary_sensor.workday_sensor
            name: Jour de semaine
        theme: teal
        title: AC Daikin
      - type: entities
        entities:
          - entity: input_boolean.hall_ac_heating_period_1
          - entity: input_datetime.hall_ac_heating_period_1_start
          - entity: input_datetime.hall_ac_heating_period_1_end
          - entity: input_number.hall_ac_heating_period_1_temperature
          - entity: input_boolean.hall_ac_heating_period_2
          - entity: input_datetime.hall_ac_heating_period_2_start
          - entity: input_datetime.hall_ac_heating_period_2_end
          - entity: input_number.hall_ac_heating_period_2_temperature
        title: Week-End & Jours fériés
        show_header_toggle: false
        theme: teal
        state_color: true
      - type: entities
        entities:
          - entity: input_boolean.hall_ac_heating_period_3
          - entity: input_datetime.hall_ac_heating_period_3_start
          - entity: input_datetime.hall_ac_heating_period_3_end
          - entity: input_number.hall_ac_heating_period_3_temperature
          - entity: input_boolean.hall_ac_heating_period_4
          - entity: input_datetime.hall_ac_heating_period_4_start
          - entity: input_datetime.hall_ac_heating_period_4_end
          - entity: input_number.hall_ac_heating_period_4_temperature
        title: Semaine
        show_header_toggle: false
        theme: teal
        state_color: true
columns: 1

Et voilà !










Home Assistant & Planification, la suite !

Ce qui déroute souvent quand on débute avec Home Assistant c'est l'absence de planificateur intégré, alors même que la chose parrait évidente. Il y a tout de même plusieurs façons de planifier des évènements et on a déjà examiné ici plusieurs solutions :

  • En codant des des automation basées sur des input_time, etc... On peut obtenir quelque chose de très personnalisé. Mais il faut pas mal d'huile de coude.
  • Avec des agendas externes comme Google Agenda ou Microsoft 365, ou encore des agendas plus geeks... (ics, etc).

Il y a une autre solution qui bien que dépourvue d'interface est vraiment très puissante, mais un peu compliquée à appréhender. Je veux parler de Shedy. Ca impose d'installer AppDaemon et ensuite ça se passe en YAML, à ceci près que sous AppDaemon la prise en compte des modifications apportées au code YAML est dynamique, et ça c'est très sympa.  AppDaemon c'est un addon qui s'installe dans la section addon de HA et je m'en sert également pour ControlerX. Dans toutes ces solutions, seul Shedy sait faire de la replanification dynamique, c-a-d que toutes les x minutes il reconsidère l'état de tous les paramètres, là ou les autres se contentent de faire ON au début et OFF à la fin (ou augmenter la consigne et la baisser).

Depuis peu il y a aussi les BluePrint, ça va changer beaucoup de choses sous HA et surement permettre de proposer des planifications simples et prêtes à l'emploi.

On a peut être aussi des possibilités avec NodeRed, mais pour moi c'est non, vous le savez, je n'aime pas. Bon, blague à part, c'est bien et même intéressant, surtout pour ceux qui ne réussissent pas à entrer dans la logique yaml, ce qui se comprends très bien. Mais dans l'absolu ça n'a pas besoin de HA, à part pour l'interface, ah oui NR n'a pas d'interface utilisateur, juste une interface dev. Bon, après chacun son truc.

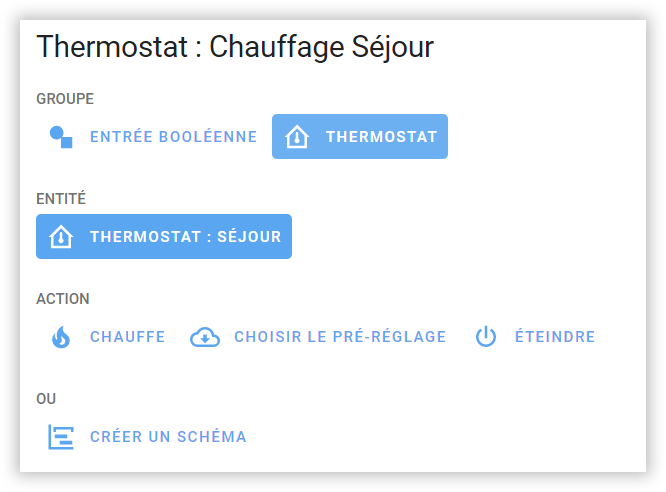

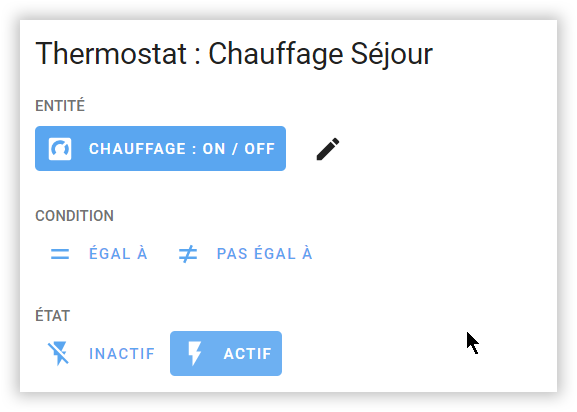

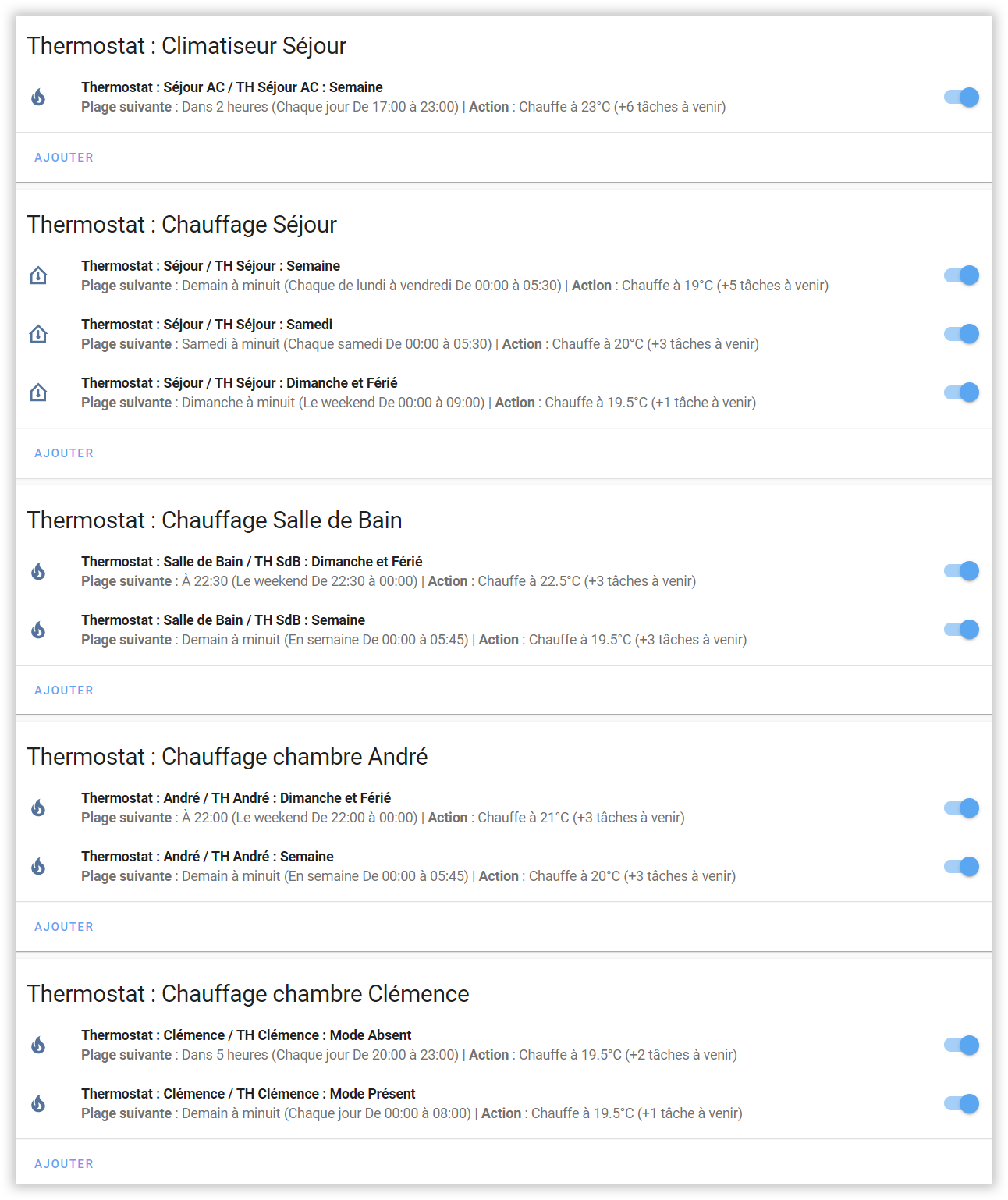

Et puis il y a le Scheduler dont je veux vous parler aujourd'hui et pour lequel je vous conseille de suivre cette conversation.

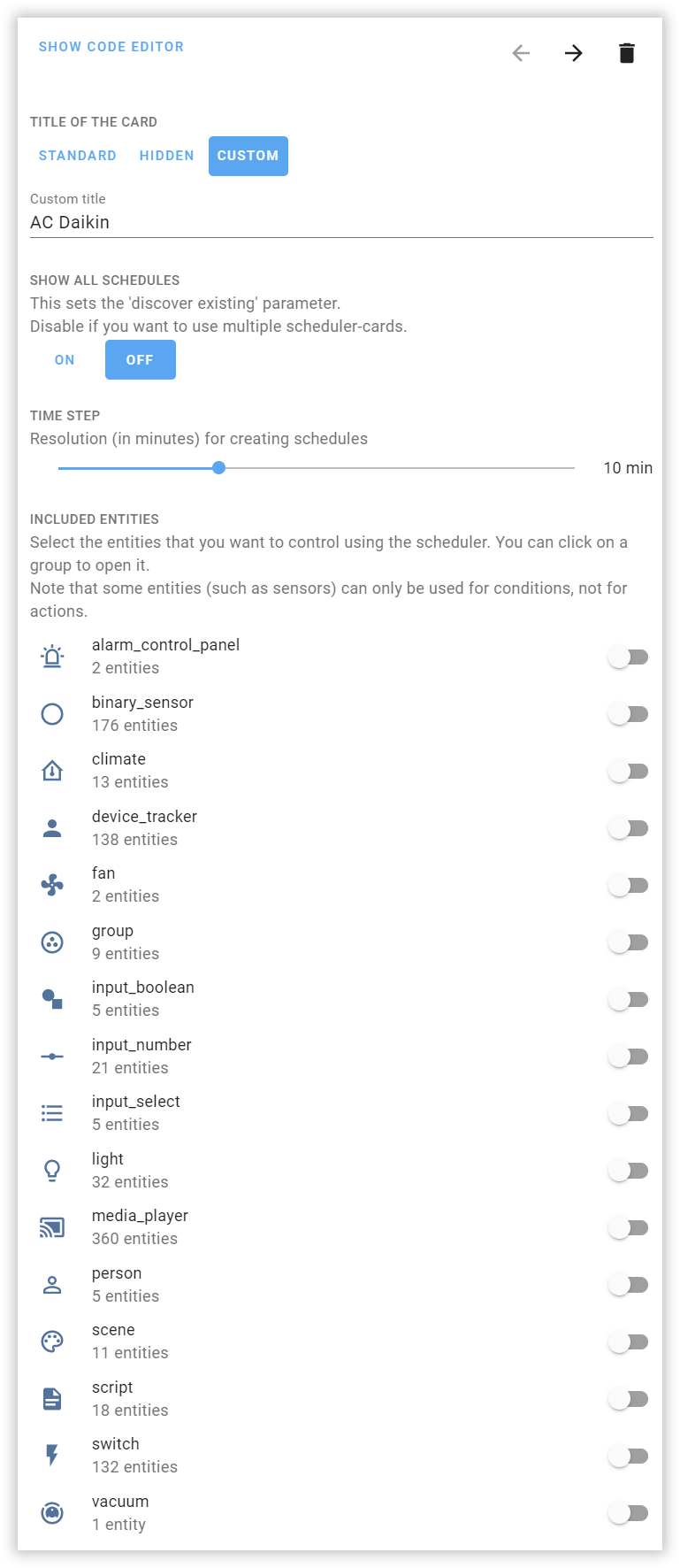

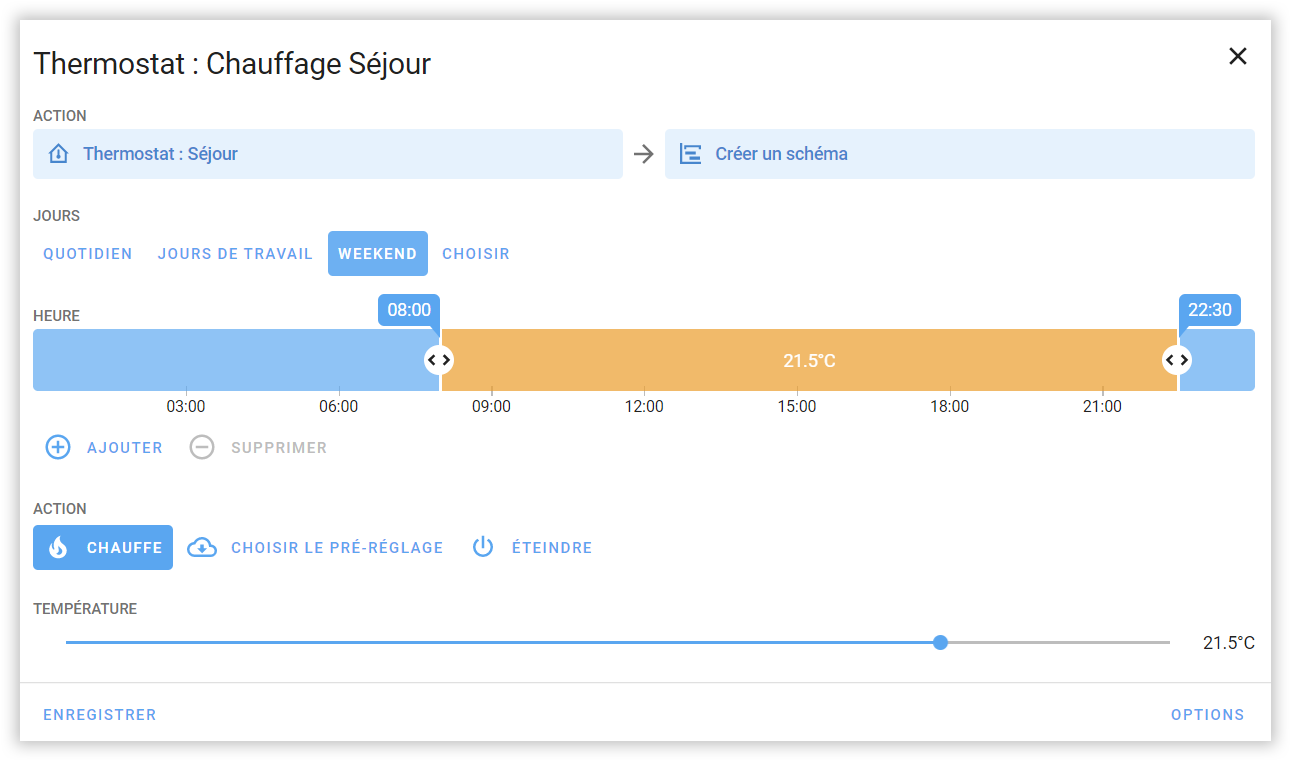

L'idée de son auteur est de créer un scheduler entièrement graphique, donc à l'opposé de Schedy. A vrai dire j'aurais préféré qu'il fasse une interface pour Schedy. Mais les développeurs sont ce qu'ils sont et lui est parti sur deux modules, un composant moteur et une carte d'interface. Du coup si l'interface est très réussie il reste encore des choses à voir coté motorisation pour arriver au niveau de Schedy, qui lui gère notamment la notion de re planification dynamique. Attention, ce n'est pas un reproche, Niels a fait un travail remarquable en très peu de temps, et comme c'est un perfectionniste, je ne doute pas qu'au fil des semaines cet outil, déjà totalement utilisable, gagnera en fonctionnalités.

Je vous passe les détails de l'installations décrits ici, et , en gros on installe le composant depuis HACS, on redémarre et on installe la carte. Ensuite on va créer une carte à laquelle on attribuera des objets à planifier avec des conditions. Par exemple, je veux que le thermostat de la cuisine passe à 21° tous les matins à 07:15 et qu'il repasse à 19.5° à 09:00 (avec plusieurs plages possibles dans la journée), mais à condition que nous soyons en semaine, que le commutateur qui autorise le chauffage soit à ON et que je ne soit pas en voyage, etc...

On va donc créer une carte avec les objets dont on a besoin que l'on peut choisir par type ou mieux individuellement. Par exemple un thermostat, et les input_bolean: Chauffage ON/OFF et Mode Absent ON/OFF :

Je prends l'exemple des thermostats qui me préoccupait, mais on peut bien sur planifier tout ce qui est actionnable, directement, via des scripts ou des scènes.

Il est bien sur possible de faire ça par le code, ce qui permet en plus d'ajouter des options de présentation de la carte. Personnellement j'ai choisit d'utiliser une carte de type "Vertical Stack" "Panel Mode", ce qui sera bien plus agréable à utiliser pour planifier une journée. Ce mode n'est pas très adapté au mobile, mais c'est le genre de choses que je fais depuis mon PC.

type: vertical-stack
cards:
  - type: 'custom:scheduler-card'
    discover_existing: false
    display_options:
      primary_info:
        - '<b>{entity} / {name}</b>'
      secondary_info:
        - >-
          <b>Next</b> : {relative-time} ({days} {time}) | <b>Action</b> :
          {action} ({additional-tasks})
      icon: 'mdi:radiator'
    include:
      - climate.daikin
      - input_boolean.thermostats_ac_on_off
      - input_boolean.thermostats_away
      - input_boolean.thermostats_on_off
      - input_select.chauffage
    title: AC Daikin
  - type: 'custom:scheduler-card'
    discover_existing: false
    display_options:
      primary_info:
        - '<b>{entity} / {name}</b>'
        - '<b>Next</b> : {relative-time} | <b>Action</b> : {action}'
        - additional-tasks
      secondary_info:
        - '{days} {time}'
      icon: 'mdi:radiator'
    include:
      - climate.thermostat_lionel
      - input_boolean.thermostats_ac_on_off
      - input_boolean.thermostats_away
      - input_boolean.thermostats_on_off
      - input_select.chauffage
    title: Thermostat Chambre Lionel

J'utilise ici une carte de la pile pour chaque thermostat et dans chaque carte je vais pouvoir ajoute plusieurs planifications. Par exemple une pour la semaine et une pour les week-end et jours fériés. A noter que workday: est supporté, ce qui simplifie grandement la gestion des jours férié. A droite de chaque planification on a un interrupteur qui permet d'activer ou désactiver la planification, fonction également possible par une automation. On peut également la laisser activée et la soumettre à une condition pour peu qu'on ait associé l'objet idoine, un input_bolean: par exemple...

Quand on ajoute une entrée on choisit l'objet sur lequel on peut agir, ici un thermostat, on précise l'entité et le type d'action unique à exécuter (allumer, éteindre plus adapté à d'autres équipements, ou mieux de faire un schéma, ce qui sera pleinement adapté à un thermostat :

Par exemple ici j'ai choisit de chauffer le séjour, le week-end, de 08:00 à 22:30 à 21.5°. Sauf que si on laisse la chose en l'état à 22:30 le thermostat continuera à chauffer à 21.5°. La logique actuelle veut que l'on crée une plage suivante avec une autre température, mais également une précédente, contrairement à Schedy qui lui va considérer une température de base (Eco) et uniquement augmenter les plages définies pour revenir ensuite à sa température de base.

Le développeur me répond qu'il ne veut pas faire un planificateur trop spécifique au chauffage. Mais je pense l'avoir convaincu de changer sa logique, et pour chaque plage définie ainsi prévoir une action de début et une action de fin, ce qui me paraitrait un bon début.

Il n'y a pas ici d'options de replanification dynamique. Si Home Assistant redémarre, le thermostat conservera son état (à condition de ne pas utiliser l'option initial_hvac_mode:), par contre face à d'éventuelles coupures secteur, il faut utiliser des actionneurs capables de retrouver leur état avant coupure et de les configurer ainsi. C'est les cas des Shelly ou des cartes IPX800, mais certains actionneurs resteront muets après coupure et ne sont donc pas conseillés pour cette utilisation.

Avec le bouton Options en bas à droite on va pouvoir ajouter des conditions supplémentaires basées sur l'état des entités que l'on aura choisies, ici un input_bolean: qui conditionne le fonctionnement du chauffage. Donc si cette condition n'est pas remplie la planification ne s'exécutera pas, la validation se faisant en début de planification.

J'ai par exemple un input_bolean: qui conditionne le chauffage des chambres de ma fille et mon fils qui vivent à l'autre bout de la France. Ce commutateur s'actionne soit manuellement, soit en en fonction de leur date d'arrivée que j'aurais saisie (et peut être un jour automatisée en fonction des billets TGV reçus... ou en fonction de leur localisation...).

Voilà pout un petit tour rapide. Alors vous allez me demander pourquoi utiliser une solution plutôt qu'une autre ? Il y a plusieurs questions à se poser, la plus évidente étant de savoir si vous êtes le seul à agir ou si vous voulez un système plus WAF accessible à tous les membre de la maison.

Par exemple j'ai monté un Home Assistant chez mon frère, ce n'est pas un geek et je n'avais pas l'intention d'intervenir chaque fois qu'il souhaite ajuter ses plages de températures. Au départ j'avais basé ses planifications sur Google Agenda, une solution qui fonctionne très bien, mais pas idéale coté expérience utilisateur, en effet cela nécessitait deux interfaces, celle de HA et celle de Google Agenda. De plus les jours fériés n'étaient pas pris en compte (il aurait fallut faire des automations plus complexes). J'ai donc remplacé tout ça par ce Scheduler et ça lui va très bien.

En ce qui me concerne j'ai le nez dans le code et j'avais dès le début fait pas mal d'automations pour gérer les différentes situations (présent, absent, j'ai du monde à diner, à coucher, des amis passent le week-end ici, etc...) et pour l'instant ça reste ainsi. Mais mon installation est également un labo et j'ai installé Schedy pour le tester en live, notamment au niveau des conditions et situations particulières. J'aimerais aussi pouvoir le personnaliser avec un minium de GUI. Je ne suis pas un bon exemple à suivre...

En conclusion je dirais que ce Scheduler est vraiment ce que tout le monde attendait et qu'il couvrira la majorité des besoins. Après il y avait un vague projet de scheduler intégré au core, mais pour l'heure ça reste une arlésienne.



Home Assistant & Notifications d'état

Avant, je planifiait mon chauffage avec des automations qui s'appuyaient sur des input_date, input_time pour actionner et input_number pour sélectionner la température de consigne souhaitée et je notifiait dans un journal sur Slack, ce qui me permet un debug facile. J'en avait largement parlé ici, mais maintenant il existe un vrai scheduler et je vais changer ma façon de faire. Sauf que ce scheduler, dont je vous parlerais bientôt, ne dispose pas d'une option de notification. Ca viendra peut être, et ce travail sera peut être à jeter, bien que le principe puisse être adapté à d'autre notifications.

Le scheduler pilotant dans mon cas les thermostats, je vais donc me baser sur les changement d'était du thermostat pour notifier l'état à Slack (voire faire autre chose...). Pour cela je vais stocker les états qui ont changés dans des input_number et des input_text et m'en servir pour notifier avec les bonnes variables.

La liste des courses

J'ai essayé de simplifier en minimisant les besoins, mais il nous faut des input_number: et des input_text:

input_number
  trigger_source_notify_temp_current:
    name: Température Ambiante
    mode: box
    min: 0
    max: 30
    unit_of_measurement: "°C"

  trigger_source_notify_temp_target:
    name: Température de consigne
    mode: box
    min: 0
    max: 30
    unit_of_measurement: "°C"

input_text:
  trigger_source_notify_name:
    name: Trigger Source Name

  trigger_source_notify_hvac_mode:
    name: Trigger Source HVAC Mode

  trigger_source_notify_hvac_action:
    name: Trigger Source HVAC Action

  trigger_source_notify_preset_mode:
    name: Trigger Source Preset Mode

  trigger_source_notify_state:
    name: Trigger Source State

Ces "inputs" vont servir à stocker temporairement les valeurs que je vais afficher dans mes notifications.

Une seule automation

Ensuite on va avoir besoin d'une automation qui va :

  1. Se déclencher (trigger) sur les changements d'état pour lesquels on souhaite envoyer une notification. Ici les attributs de deux thermostats.
  2. Ecrire (action) les valeurs liées à la source de déclenchement dans les input_number: et input_text:
  3. Notifier (action) en se servant des valeurs écrite précédemment.
- alias: Notifications des Thermostats
  trigger:
  - platform: template
    value_template: "{{ state_attr('climate.daikin','temperature')  }}"
  - platform: template
    value_template: "{{ state_attr('climate.daikin','preset_mode')  }}"
  - platform: template
    value_template: "{{ state_attr('climate.daikin','hvac_modes')  }}"

  - platform: template
    value_template: "{{ state_attr('climate.thermostat_antoine','temperature')  }}"
  - platform: template
    value_template: "{{ state_attr('climate.thermostat_antoine','preset_mode')  }}"
  - platform: template
    value_template: "{{ state_attr('climate.thermostat_antoine','hvac_modes')  }}"

  action:
  - data_template:
      entity_id: input_number.trigger_source_notify_temp_target
      value: '{{ trigger.to_state.attributes.temperature }}'
    service: input_number.set_value
  - data_template:
      entity_id: input_number.trigger_source_notify_temp_current
      value: '{{ trigger.to_state.attributes.current_temperature }}'
    service: input_number.set_value
  - data_template:
      entity_id: input_text.trigger_source_notify_name
      value: '{{ trigger.to_state.attributes.friendly_name }}'
    service: input_text.set_value
  - data_template:
      entity_id: input_text.trigger_source_notify_hvac_action
      value: '{{ trigger.to_state.attributes.hvac_action }}'
    service: input_text.set_value
  - data_template:
      entity_id: input_text.trigger_source_notify_preset_mode
      value: '{{ trigger.to_state.attributes.preset_mode }}'
    service: input_text.set_value
  - data_template:
      entity_id: input_text.trigger_source_notify_state
      value: '{{ trigger.to_state.state }}'
    service: input_text.set_value

  - service: notify.slack_hass_canaletto
    data:
      message: "{{ states.sensor.date_time.state}} > {{ states.input_text.trigger_source_notify_name.state }} : Consigne à {{ states.input_number.trigger_source_notify_temp_target.state }}° |
                Température ambiante : {{ states('input_number.trigger_source_notify_temp_current') }}° |
                Etat : {{ states.input_text.trigger_source_notify_hvac_action.state }} / {{ states.input_text.trigger_source_notify_preset_mode.state }} / {{ states.input_text.trigger_source_notify_state.state }}

Et on obtient une notification dans le journal Slack

2020-12-06, 20:24 > Thermostat : Antoine : Consigne à 13.0° | Température ambiante : 17.1° | Etat : idle / away / heat

Bonus

On peut s'amuser à traduire les messages d'état et ainsi les insérer en clair et en français dans la notification... En bricolant quelque chose du genre :

  {% if is_state('input_text.trigger_source_notify_hvac_action', 'heating') %}
    Etat : Chauffe
  {%-elif is_state('input_text.trigger_source_notify_hvac_action', 'cooling') %}
    Climatise
  {%-elif is_state('input_text.trigger_source_notify_hvac_action', 'dry') %}
    Désumidifie
  {%-elif is_state('input_text.trigger_source_notify_hvac_action', 'fan_only') %}
    Ventile
  {%-elif is_state('input_text.trigger_source_notify_hvac_action', 'heat_cold') %}
    Auto
  {% else %}
    Etat : Inactif
  {% endif %}

  {% if is_state('input_text.trigger_source_notify_preset_mode', 'away') %}
    Préréglage : Absent
  {%-elif is_state('input_text.trigger_source_notify_preset_mode', 'eco') %}
    Préréglage : Eco
  {%-elif is_state('input_text.trigger_source_notify_preset_mode', 'boost') %}
    Préréglage : Boost
  {% else %}
    Préréglage : Normal
  {% endif %}

  {% if is_state('input_text.trigger_source_notify_state', 'heat') %}
    Mode : Chauffage
  {%-elif is_state('input_text.trigger_source_notify_state', 'cold') %}
    Mode : Climatisation
  {%-elif is_state('input_text.trigger_source_notify_state', 'dry') %}
    Mode : Désumidifiation
  {%-elif is_state('input_text.trigger_source_notify_state', 'fan_only') %}
    Mode : Ventilation
  {%-elif is_state('input_text.trigger_source_notify_state', 'heat_cold') %}
    Mode : Auto
  {% else %}
    Mode : Arrêt
  {% endif %}

Voilà, bien entendu tout ça est adaptable à d'autres besoins....
