Freebox / Unifi UDM, DHCP & IPV6

De base l'UDM / UDM Pro en mode bridge sur une Freebox fonctionne en IPV4. Ca fait le job, mais parfois on peut avoir besoin d'un adressage en IPV6. J'ai lu pas mal de choses sur ce sujet, plus ou moins précises, notamment sur ce fil et sur ce site, j'ai eu quelques difficultés de mise en œuvre et je vais essayer de faire une synthèse simple.

EDIT 15/03/2024 : Lors de mon passage de la Freebox Delta à Ultra je me suis aperçu que l'on peut maintenant sur l'UDM utiliser SLAAC sur la config coté UDM. Cela simplifie grandement l'utilisation de l'IPv6 sur le LAN et évite tout ce qui suit, dès lors que l'on a pas besoin de fixer les IP (fonctionne très bien pour le player POP et OQEE).

Pour faire simple (Unifi Network 8.1.113)

La configuration IPv6 sur INTERNET/FREE :

La configuration IPv6 sur le LAN :

EDIT 02/04/2024 : Problème dans un réseau ActiveDirectory ou le routage site to site n'est pas effectif en IPv6 et ou les serveurs AD ne répondent pas en IPv6. Sur les clients le DNS IPv6 prends le dessus, et donc on n'a plus la résolution AD. Il est possible de forcer les clients à utiliser un DNS spécifique pour le domaine AD. Mais ce que la doc MS ne dit pas, c'est qu'il faut ajouter un point avant le nom de domaine pour que cela fonctionne :

Add-DnsClientNrptRule -Namespace ".domain.tld" -NameServers "192.168.x.x"

Ainsi la résolution du domaine AD passera par le DNS local et tout le reste par le DNS défini sur l'UDM. On doit pouvoir faire ça avec les policy du serveur AD.

La version plus complexe avec plusieurs réseaux en délégation

La première chose à faire est de récupérer l'IPV6 du port WAN actif de l'UDM en s'y connectant en SSH avec la commande ip addr | grep "global dynamic" -B2 -A3 :

# ip addr | grep "global dynamic" -B2 -A3
3: eth9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc htb state UP group default qlen 10000
    link/ether 74:ac:b9:14:2d:e2 brd ff:ff:ff:ff:ff:ff
    inet 86.66.125.69/24 scope global dynamic eth9
       valid_lft 602510sec preferred_lft 602510sec
    inet6 fe80::76ec:b9xx:fe15:2df2/64 scope link
       valid_lft forever preferred_lft forever

L'IPV6 de notre port WAN est donc : fe80::76ec:b9xx:fe15:2df2/64

On va ensuite sur la page de configuration de la Freebox, dans mon cas une Delta S connectée à l'UDM avec un câble SFP+ dans l'espoir (vain) d'obtenir les 8 Gbit/s promis en 10G EPON. Donc sur http://mafreebox.freebox.fr (Paramètres de la Freebox / Configuration IPV6) et on reporte cette adresse dans le second Next Hop (et pas le premier hein !) afin de déléguer un préfixe. Et on note le préfixe associé.

On configure le port WAN de l'UDM en client DHCPv6 avec une taille de délégation de 64 :

Maintenant on va aller configurer le LAN de l'UDM. On reporte le préfixe précédemment noté au niveau IPV6 Gateway/Subnet et si on souhaite activer le serveur DHCP on défini une IP de départ et une IP de fin. Je ne l'ai pas fait car je souhaitait utiliser le DHCP de mon contrôleur de domaine Windows (pourquoi faire simple... mais idée abandonnée.). Pensez à cocher l'option RA.

A partir de là en SSH sur l'UDM on doit pouvoir pinguer en IPV6 :

# ping6 www.ibm.com
PING www.ibm.com (2a02:26f0:2b00:383::1e89): 56 data bytes
64 bytes from 2a02:26f0:2b00:383::1e89: seq=0 ttl=52 time=11.222 ms
64 bytes from 2a02:26f0:2b00:383::1e89: seq=1 ttl=52 time=11.307 ms
64 bytes from 2a02:26f0:2b00:383::1e89: seq=2 ttl=52 time=11.511 ms

Si on a pas configuré le serveur DHCP, on peut également rapidement configurer un client Windows en statique :

PS C:\Users\Lionel.SUPTEL> ping www.google.com -6
Pinging www.google.com [2a00:1450:4007:819::2004] with 32 bytes of data:
Reply from 2a00:1450:4007:819::2004: time=11ms
Reply from 2a00:1450:4007:819::2004: time=11ms
Reply from 2a00:1450:4007:819::2004: time=11ms
Reply from 2a00:1450:4007:819::2004: time=12ms

DHCP et résilience

Il me reste à configurer le serveur DHCP v6 sous Windows Serveur. Enfin, là se pose une vrai question sur les avantages et inconvénients. Actuellement j'ai un serveur Windows (VM dans un ESXi) dans une infrastructure Active Directory répartie sur plusieurs sites. Donc ça se justifie, et c'est même obligatoire au niveau du DNS.

Par contre, imaginons que demain je ne soit plus là ou dans l'incapacité de maintenir tout ça (infra IP et IoT). Il faut que l'accès internet soit résilient et puisse se passer du host ESXi . Mon idée est donc de basculer le DHCP sur l'UDM, de faire pointer les deux premiers DNS vers des serveurs AD et les deux suivants vers des DNS publics.

Mais pour cela il faut que le DHCP de l'UDM fasse aussi bien que celui de Windows. Et là ce n'est pas gagné. La lacune principale est qu'il n'y a rient pour facilement lister les baux. Sérieux ! Un jour surement dans une nouvelle interface encore plus design. A faire du beau ils en oublient souvent le fonctionnel chez Ubiquiti.

Par contre sur le DHCP WIndows j'utilise l'option 121 (Classless Static Route Option, RFC3442) qui se configure très facilement sur Windows. Sur l'UDM c'est un peu plus compliqué (mais pas plus que sur OpenSense ou Mikrotik). Heureusement il y a ici un calculateur qui va nous permettre de créer la chaine hexa que l'on va va pouvoir entrer dans les options personnalisées dans un champ texte des paramètres DHCP de l'UDM. Pourquoi faire simple !

Bien sur il est impossible d'importer les réservations DHCP de Windows vers l'UDM. Il va donc falloir se les faire à la main en cliquant sur chaque objet. Dans cette interface on peut également figer l'AP utilisé.

Il est intéressant de noter la possibilité d'affecter une IP réservée en dehors de la plage déclarée dans le DHCP. Et ça c'est intéressant. Dans un premier temps je crée un DHCP sur l'UDM avec uniquement une IP disponible et je laisse le DHCP Windows actif qui continuera à affecter les baux. Je fige les IP sur l'UDM et quand c'est terminé je peux arrêter le DHCP Windows et élargir la plage sur l'UDM, et accessoirement faire marche arrière au besoin.

Par contre coté IPv6 il n'est pas possible à ce jour de figer les IP. Ca viendra, peut-être...

Sources





Unifi UDM Pro, ZT, encore...

Longtemps j'ai disposé de deux lignes vDSL à 90 MB en étant proche du DSLAM. Il y avait un peu de bricolage, la Freebox en bridge sur le WAN1 de l'UDMP et Nerim en NAT entre le WAN2 (secours) de l'UDM Pro et vie le LAN sur un subnet différent sur MPTCP et OTB. Je sais, pas très propre, mais c'est juste un labo... Et c'est pourquoi on va optimiser un peu, d'autant plus qu'entre temps je me retrouve avec une fibre SFR et ma Freebox Révolution migrée elle aussi en fibre.

Versions utilisées, relativement stable par rapport à ces derniers mois :

  • UDMP : 1.10.0
  • Network : 6.4.47

Swap des ports WAN de l'UDM Pro

Avec l'idée migrer la Freebox Révolution vers une Delta S afin de profiter d'un lien à 8 GB, j'ai commencé par swapper la logique des deux ports Wan de l'UDMP. De base le port 9 en 1 GB (RJ45) correspond à WAN1 et le port 10 en 10 GB (SFP+) à WAN2. On peut se demander ou est leur logique tant il est évident que le lien principal sera plus performant que le lien de secours. Depuis je ne sais plus quelle beta il est possible d'inverser cette logique, mais attention il reste un bug de taille, le nom du provider (probablement lié à l'ASN) ne sera pas mis à jour et on reste avec ceux de base, et ça peut être déroutant. Comme on le voit ci dessous le port WAN1 avec la Freebox remonte OwCloud (anciennement Nerim racheté par BT), alors que le WAN2 est maintenant branché sur du SFR...). Ce bug est connu, mais comme d'autres il ne semble pas être dans les priorités des équipes Unifi qui préfèrent surement se concentrer sur une nouvelle version de l'interface...

Passer mon mélange de subnets en VLAN

C'est logique, il faut juste trouver un peu de temps. Et on va voir que du temps j'en ai perdu.

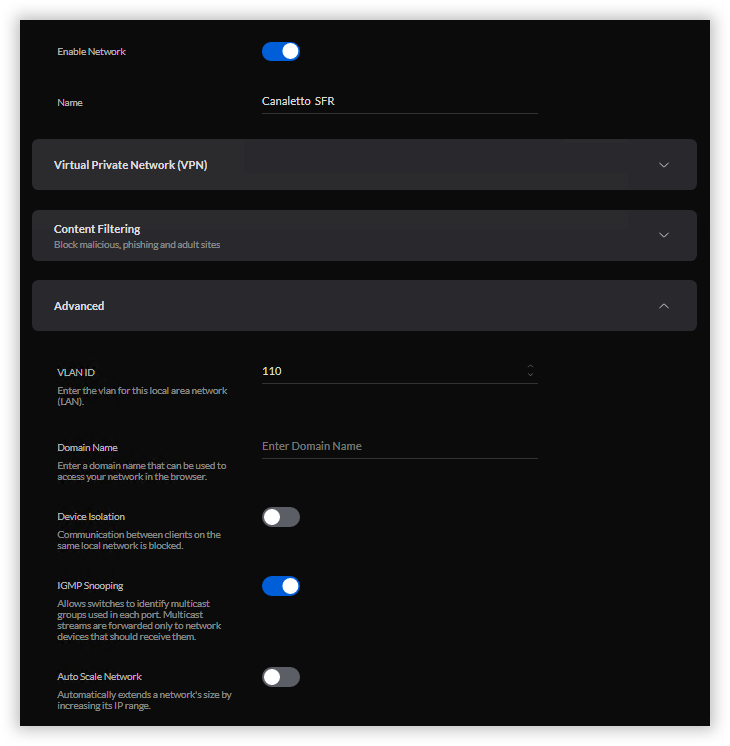

Pour créer un VLAN sur Unifi c'est dans l'absolu très simple. On crée un nouveau réseau et dans les paramètres avancés on choisit un VLAN ID et éventuellement le subnet et le mode DHCP, mais on peut faire sans et dans certains cas laisser faire l'Auto Scale Network. Ensuite on associe ce réseau à un port du switch. Sauf que j'ai passé des heures à chercher à faire compliqué car ça ne fonctionnait pas. Et finalement je me suis résolut à un reboot et là ça passe tout seul. Allez donc savoir...

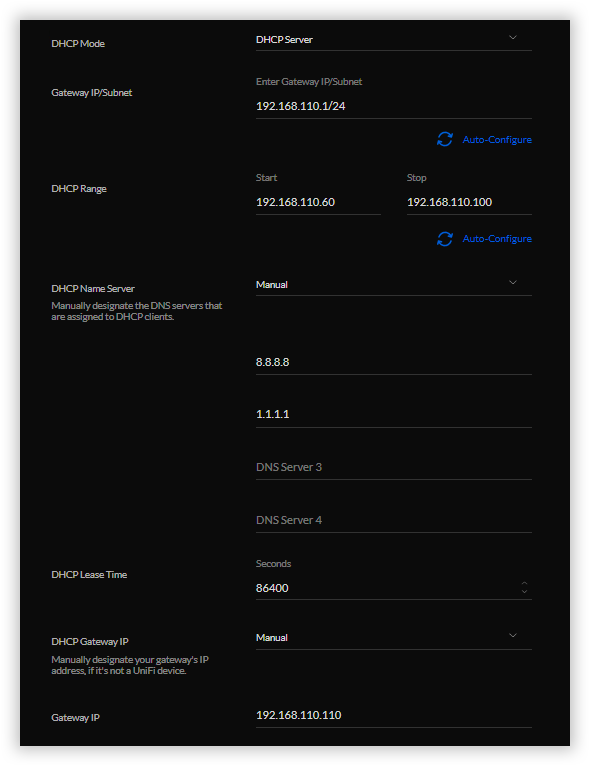

Dans mon cas je voulait un VLAN sur un subnet particulier avec DHCP. Mon objectif étant d'y coller la box SFR qui sera branchée sur le WAN2 et sur ce VLAN et ainsi sera utilisable par mon fils pour ses jeux qui disposera ainsi d'une fibre rien que pour lui et sans aucune restrictions (il est grand !) et sans venir perturber la QoS du réseau principal, même si l'impact sera moindre via que fibre qu'il ne l'était en xDSL.

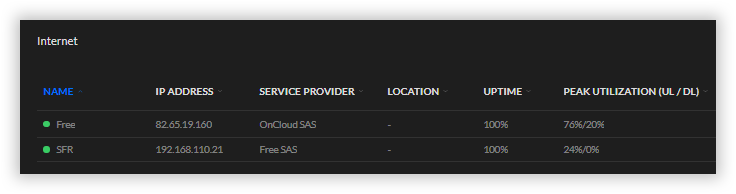

Sur le subnet de ce VLAN, la passerelle par défaut est donc la box SFR, comme c'est le cas sur le WAN2 de l'UDM. Les deux usages cohabitent, et la box de secours sert à quelque chose...

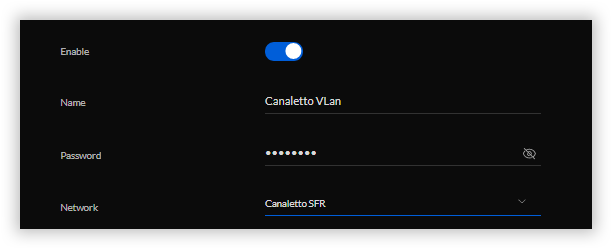

On peu ensuite créer un réseau WI-FI sur ce VLAN ou taguer des ports sur les switch (port profile) pour qu'ils l'utilisent.

On verra plus tard comment créer un VLAN dédié à l'IoT et surtout comment ouvrir ou bloquer le trafic entre les VLAN.

UPnP mon amour !

Toute cette partie fonctionnelle, je me suis aperçu que mon routeur VPN/SDN Zerotier (un Linux dans une VM) avait un peu de mal à sortir. Dans la configuration précédente il sortait en NAT via ma ligne de secours. Dans ma nouvelle configuration il doit sortir via l'UDMP, et le vas échéant profiter du secours. Curieusement j'ai remarqué que le passage en mode secours était lent et qu'au retour certaine destinations n'étaient pas joignables, bizzarement celles situées sur le réseau Free, Online Sacaleway pour être précis, alors que d'autres distants passaient. Et c'est critique.

On lance la commande :

root@zt:~# zerotier-cli peers

Et l'on obtient la liste des clients distants :

1d20dgr3f3 1.6.5  LEAF      -1 RELAY
2533gtdaef 1.6.5  LEAF      -1 RELAY
338fgte636 1.4.6  LEAF      13 DIRECT 7131     2944

Si DIRECT veut dire que tout va bien, RELAY indique que le distant est injoignable directement, que le trafic va transiter par les serveurs Zerotier. Et que quand le trafic passe, ce qui n'est pas toujours le cas, cela va induire une latence aléatoirement plus importante, au minimum 35 ms. là ou en direct on passera à 12 ms. Et justement, au delà de remplir les poches des Telcos, l'un des objectifs de la fibre est de réduire la latence (même si avec le l'IPV4 encapsulée dans de l'IPV6 on en perd un peu, mais c'est un autre problème et il faudra se pencher sur du full IPV6).

Après moultes recherches j'ai trouvé que

  1. Que l'UDMP bloquait peut être certains ports en sortie, même si on désactive toute la partie sécurité et que tout est autorisé sur le firewall (pas clair !)
  2. Qu'il est possible de configurer des ports UDP secondaires sur un client (en plus du port UDP natif 9993.

On commence donc par configurer un port secondaire (on ne touche surtout pas au primary (voir ce fil vers la fin) sur le client qui me sert de routeur ZT en créant un fichier local.conf dans le bon répertoire (détails ici) :

{
  "settings": {
    "secondaryPort": 21234
  }
}

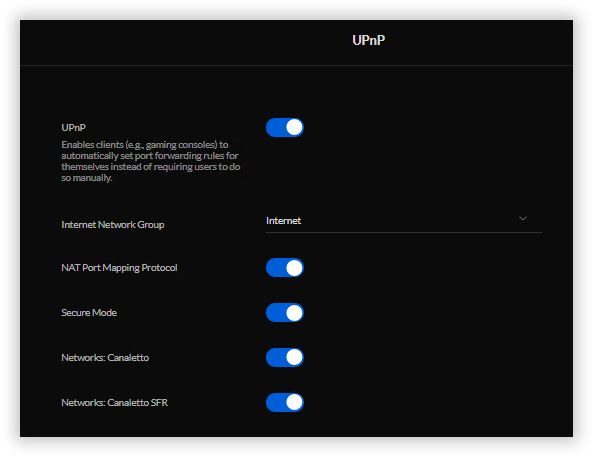

Mais visiblement ça ne suffit pas et il va falloir activer l'UPnP pour que tout passe en direct avec un minimum de latence :

Je ne suis pas fan de l'UPnP/NAT-PMP car ce protocole d'automatisation ouvre par définition les ports à la demandes des applications. Applications qui sur un réseau peuvent êtres malveillantes. Pourtant à la maison ce service est très utilisé et quasiment indispensable. Par contre hors de question d'utiliser cette méthode en entreprise ou une règle WAN_LOCAL avec la destination UDP 9993 devrait faire l'affaire (pas clair et à creuser). (ici pour pfsense avec ACL en prime, ce qui va aider en entreprise).

ZT Failover ?

Alors là on rentre dans le coté obscur. Tant qu'à avoir deux fibres autant qu'elles servent à quelque chose. Visiblement l'UPnP de l'UDM Pro est archi buggé. Je me suis donc dit que j'allais faire le failover directement dans le routeur Zerotier. J'ai donc ajouté une carte réseau virtuelle à ma VM ZT qui me sert au routage Lan to Lan (ici et pour monter ça) sur le VLAN 110 qui correspond à la box SFR. Les deux interfaces ont une passerelle par défaut avec le même poids.

Ensuite on édite le fichier local.conf et on ajoute et on ajoute ces paramètres :

{
  "settings":
  {
    "defaultBondingPolicy": "active-backup",
    "peerSpecificBonds":
    {
      "f6dd3a2db3":"active-backup",
      "1d20ff53f3":"balance-xor",
      "a92cbsd6fa":"broadcast"
    }
  }
}

Pour comprendre les différentes possibilités on ne trouve pas beaucoup d'information si ce ne sont deux docs officielles ici et ! A croire que ce sujet intéresse peu. Attention, j'ai eu pas mal de difficultés en éditant avec Nano ce fichier avec un copié / collé. Peut être une question de formatage qui m'aurait échappé. Par contre je n'ai pas réussit à associer dans ces paramètres le port secondaire.

Toujours est-il que si je débranche un interface l'autre prend le relais en mode active-backup avec une légère interruption que quelque secondes ou encore plus rapidement en mode broadcast. Mais ce dernier mode semble déconseillé car il génère pas mal de garbage...

Design

Si j'étais un cador en Visio ou d'autres outils en ligne comme draw.io ou autres, je pourrais vous faire un joli dessin, mais ce n'est pas le cas. Donc :

  • WAN1 : Freebox en mode bridge (je voulais tester la Freebox Pro mais elle n'a pas ce mode).
  • WAN2: Secours en NAT sur une box SFR. NAT également accessible sur les ports tagués en VLAN 110 sur un subnet dédié et isolé. Cela permet à mon fils de jouer et faire ses bricolages sans impact sur la sécurité du LAN principal.
  • VPN vers les sites distants accessible depuis le LAN principal. On verra plus tard comment profiter des fonctionnalités Multipath / Bonding de Zerotier qui vont nous permettre d'utiliser le lien de secours sans passer par celui de l'UDM.

Vieilleries...

Et dans tout ça que devient mon installation openMPTCP ? L'objectif de cette installation était d'agréger plusieurs lignes afin de fiabiliser et d'augmenter le débit disponible. Si la question du débit se pose en en xDSL elle ne se pose plus avec une fibre. Quant à la fiabilité il faudrait pour que ça ait du sens disposer d'un VPS puissant avec un lien 10 GB. Et encore on aurait malgré tout une latence dégradée.

Mais je vais tout de même tenter la chose pour le sport. Pour ca il faut que je crée sur mon ESXi une nouvelle interface sur le VLAN 110 afin d'accéder au NAT de la ligne de secours et éventuellement le modem 4G. L'objectif n'est pas la performance, je ne toucherait donc rien coté VPS, mais juste d'éviter le lag qui se produit quand l'UDMP passe sur le lien de secours. Mais ça reste très rare et je ne sais pas si le jeu en vaut la chandelle. Peyt être pour l'IoT.

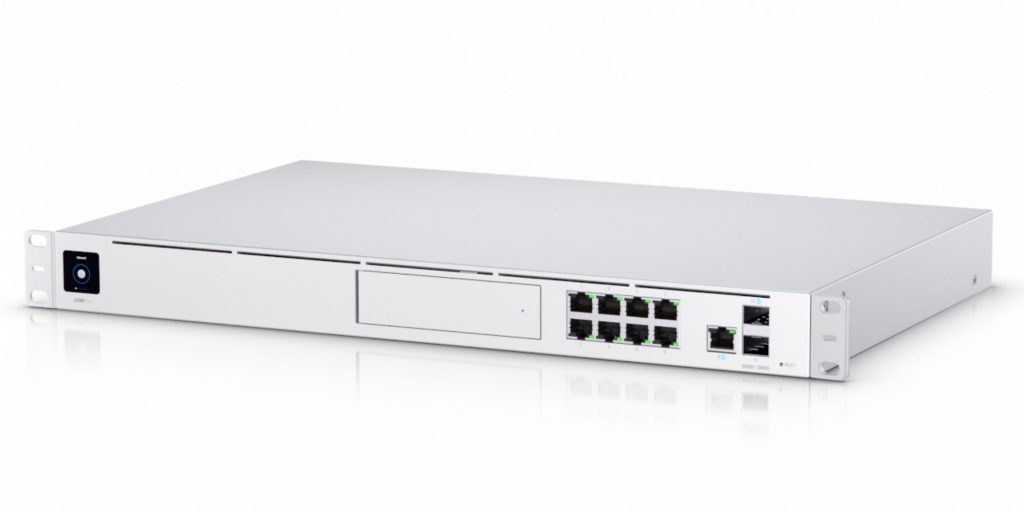

Unifi Dream Machine Pro

Chez les afficionados de la marque on a généralement tous commencé par un AP WI-FI. Et puis comme ça fonctionnait bien et que c'était beau on s'est laissé aller pour un USG, et là c'était beau, mais pas exempt de bugs et surtout limité en CPU pour exploiter une fibre ou DPI/IPS. Il y a bien eu l'USG Pro, pas vraiment beaucoup plus puissant. Sur tous ces modèles le VPN n'a jamais été le point fort et quant à faire de la publication il n'y a rien d'autre qu'une possible translation de ports entrants comme sur un vulgaire routeur grand public, si cela pouvais se comprendre sur les modèles précédents, on aurait aimé un reverse proxy sur la machine censée nous faire rêver !

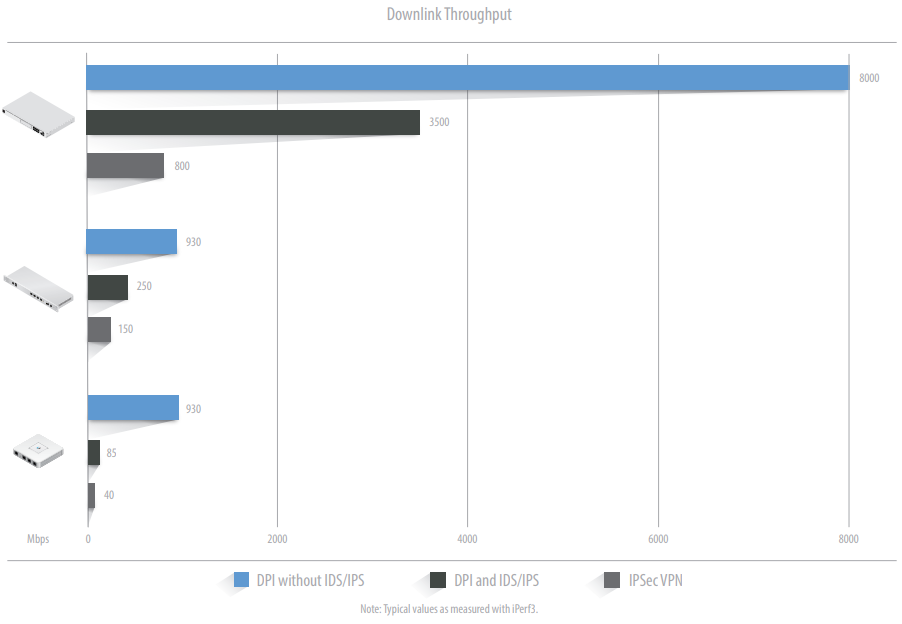

(source Unifi)

Mais il n'en est rien, il faut considérer l'UDM Pro, et c'est son positionnement marketing, comme un routeur d'accès avec des services (Contrôleur Unifi, Unifi Protect, contrôle d'accès, téléphonie IP, etc..). Si l'on souhaite publier des services on regardera plutôt du coté de pfsense ou autres Appliance qui font ça très bien. Et si on veut faire du VPN,  ce qui est par contre dans la cible du produit, ce sera IPSEC ou OpenVPN. Zerotier ayant été porté sur la gamme Edge, il y a des chances que quelqu'un fasse le portage sur l'UDM Pro, voire qu'Unifi le fasse, à moins qu'ils ne se laissent tenter par WireGuard...

A 319 € (HT) l'UDM est un produit intéressant qui combine donc plusieurs fonctions :

  • un USG performant avec fonctionnalités de firewall avancées (IPS/IDS, DPI)
  • un switch 8-port Gigabit et un port 10G SFP+, un port WAN Gigabit et un second port WAN en 10G SFP+ (de quoi y raccorder les nouveaux produits en 2.5 GB et 10 GB actuellement en Early accès et profiter des offre fibre en 2.5 GB ou 10 GB proposées par certains FAI).
  • un contrôleur UniFi (= CloudKey ou CloudKey Gen2+).
  • un NVR UniFi Video avec emplacement disque dur 3.5″ ou 2.5".
  • d'autres contrôleurs à venir (contrôle d'accès, téléphonie IP, et certainement quelques autres projets dans les cartons...).
  • et enfin comme tous les Gen2 de la marque on est en présence d'un petit écran de contrôle en face avant. Petit gadget pour doigts de fée !

Si le contrôleur Unifi intégré pourrait très bien trouver sa place ailleurs (VM, Cloud, ...), l'enregistreur vidéo (Unifi Protect), qui est identique, mais plus puissant que celui que l'on trouve sur le CloudKey 2+, constitue un vrai plus si on veut gérer un grand nombre de caméras et stocker jusque à 14 TB de vidéos de surveillance. A noter qu'il existe chez Unifi un autre NVR plus puissant avec le support de 4 disques.

Le NVR

Ca c'était le bla bla marketing annoncé. Dans la pratique Unifi Protect sur l'UDM Pro me semble bien bogué pour un produit sorti il y plus de six mois. Ca commence avec le disque dur, quelque soit le modèle installé parfois il le voit, parfois pas, et quand il le voit il ne l'exploite pas (impossibilité d'enregistrer). Certains conseillent de le retirer et de le formater en ext4, pas mieux, de juste supprimer les partitions, là il est visible mais non exploitable. Pas très normal qu'on ne puisse pas lancer l'initialisation/formatage depuis l'interface. Et je passe sur les paramètres des caméras qui sont pris en compte depuis l'application mobile mais impossible depuis le portail web qui lui répond que la caméra n'est pas reconnue, alors qu'elle l'est bien sur... A cette heure je regrette ma CloudKey 2+ !

Le routeur

Le routeur d'accès qui lui remplacera l'USG reste à apprécier à l'usage, Ca remplace mais ça reste un USG dont je ne vais pas reprendre le détail ici, un une partie qui mériterais de la part d'Unifi quelques évolutions, avec notamment l'intégration à l'interface de tout ce qui n'apparait pas mais reste faisable en CLI.

2 ports WAN, mais un seul en 10 G !

A noter que le WAN1 qui est en 1 GB est toujours le port principal WAN et que si on souhaite faire du failover on le fera avec le WAN 2 qui lui est en 10 GB (SFP+) ou en 1 GB en utilisant un adaptateur UF-RJ45-1G. C'est d'autant plus bête qu'en utilisation normale on peut imagine une grosse fibre sur le WAN principal et un xDSL en secours. Ca reste du soft, et on peut imaginer une évolution du firmware, et pourquoi ne pas banaliser tous les ports en WAN/LAN comme le fait Cisco depuis plus de 10 ans sur des produits SMB de la gamme RV.

Dans tous les cas, sur le papier, on reste sur de l'agrégation ou du failover utilisable en sortie, et pour l'instant c'est failover only (La seule solution intégrale d'agrégation via un tunnel restant l'OTB d'OVH ou sa version open source openMPTCP).

Quand au WI-FI contrairement à l'UDM, l'UDM Pro qui se place dans un rack n'intègre logiquement pas d'AP. Alors on est tout de même en droit de se demander pourquoi sur un produit qui est censé gérer des AP et des caméras en POE, on ne trouve aucun ports POE ? Je pense simplement qu'à la conception la question a bien du se poser, le marketing l'a emporté en argumentant que cela ferait vendre des commutateurs POE, produits sur lesquels la marge est certainement bien plus importante. C'est dommage car avec quelques ports POE l'UDM Pro aurait été presque parfait ! Business is business !

Un firmware intégré...

Contrairement aux habitudes prises avec Unifi, ici le firmware intègre tout, le firmware de la machine de base proprement dite (USG), le contrôleur Unfi Network, le contrôleur Unifi Protect et les autres applications... Si la bonne idée est de simplifier, on va voir que dans la pratique ce n'est pas si simple tant les versions sont évolutives chez eux...

Coïncidence, mon UDM Pro est arrivé le lendemain du jour ou j'ai mis à jour (par erreur) ma CloudKey 2+ avec le contrôleur avec 6.0.20. Mal m'en a pris car cette version, tout comme la suivante en 6.0.22 est tellement buggées qu'on peut aisément penser qu'elle a été lâchée en release par erreur (un stagiaire ?). Problème, la 6.0.x n'existe pas sur l'UDM Pro qui est en firmware 1.8 qui intègre le contrôleur en 5.x. Dès lors impossible de migrer une installation en 6.x vers du 5.x ! (il ne s'agit pas vraiment d'un process de migration mais une simple opération de backup/restaure, il faut donc que la source ait un niveau de release inférieur ou égal au contrôleur de destination).

Alors j'ai cherché, j'ai fini par installer la 1.8.1 RC3 qui n'apporte hélas pas de contrôleur en 6.x ... et pour finalement découvrir qu'il était possible de mettre à jour le contrôleur d'UDM Pro en SSH. Et pourquoi pas avec un bouton upload ? On a parfois l'impression qu'il y a chez Unifi pas mal d'ingés de l'ancien monde, ceux pour qui le CLI est et reste la seule option possible... Ce qui n'est pas très logique pour un constructeur qui se démarque avant tout par ses magnifiques interfaces !

ssh udm ...
unifi-os shell
cd /tmp
curl -o "unifi_sysvinit_all.deb" https://dl.ui.com/unifi/x.xx.xx_version/unifi_sysvinit_all.deb
dpkg -i unifi_sysvinit_all.deb
rm unifi_sysvinit_all.deb

Et comme je n'ai pas reçu ce produit du service de presse pour le tester, mais que je l'ai acheté pour l'utiliser, me voilà donc en principe dans la possibilité de migrer. Je fait un export du contrôleur et un export du NVR depuis la CK 2+ (je ne me pose pas la question d'exporter les vidéos de la CK 2+, mais il parait que c'est possible...). Ensuite je débranche l'USG et la CK 2+, c'est important. A partir de la il me suffira en principe d'importer le backup du contrôleur sur l'UDM Pro et ensuite le backup du NVR.

Dans la pratique c'est un peu plus compliqué. Si l'importation se passe bien le redémarrage annoncé ne s'opère pas. Je le fais manuellement au bout d'une heure. Mais au retour je ne peux me connecter localement, ni sur l'ancienne l'IP (192.168.1.1), ni sur l'IP de configuration importée (192.168.210.1). Par contre je peux le faire à distance (à noter que c'est un nouveau portail d'administration). Et là en fouillant je constate deux choses :

  • Le port 11 (SFP) qui assure la liaison avec mon USW-48 a perdu sa configuration en 1 GB FDX (et non il n'est pas auto sense...)
  • Que si l'IP LAN a bien été importée dans la configuration, c'est toujours l'ancienne IP qui répond, et de fait le système ne voit pas les autres équipements importés (SW, AP).

Réactiver le port SFP en FDX est facile, pour que l'IP LAN soit bien prise en compte j'ai finalement rentré l'ancienne à la place de la nouvelle, appliqué la configuration, et ensuite remis la nouvelle, et oh merveille ça fonctionne. Oh merveille mon cul, car c'est vraiment n'importe quoi.

A ce stade tout semble fonctionner, bien que dans cette version non finalisée (6.0.22) certaines choses sont à faire dans la nouvelle admin (VPN) tandis que pour d'autres actions il faudra revenir à l'ancienne interface. beta bug beta bug ! Enfin, tout sauf que si le WAN2 sait bien fonctionner en failover, contrairement à l'USG il est ici impossible de la basculer en agrégation (pas de réponse à ce sujet pour l'instant).

Il y a également depuis le 6.0.x des équipements WI-FI qui décrochent. C'est par exemple systématique sur les ampoules Xiaomi/Yeelight, j'ai tout retourner sans trouver de contournement. Et pour mémoire, quand on migre d'une 5.x vers une 6.0.20 il y a un Vlan only network - 0 qui se crée, je pense que c'est lié à la nouvelle façon de gérer le WI-FI Guest, en attendant il empêche toute connexion WIFI normale et il faut donc l'effacer ou le le changer d'ID (en 100 par exemple). Sur le 6.0 le WI-FI est géré différemment et on peu créer plus de 4 SSID, ce qui est par exemple plus souple pour les différencier en 2 ou 5 Ghz. et en isoler certains (IoT par exemple).

Domotique

Pour information les intégrations Unifi et Unifi Protect que l'on utilise dans Home Assistant fonctionnent et reconnaissent bien l'UDM. Petit hic il faut les réinstaller car je n'ai pas trouvé (pas trop cherché non plus) la façon de changer l'IP du contrôleur et du NVR (dans HA). Le résultat est que certaine entités peuvent changer de nom et qu'il faudra s'adapter.

Accéder au contrôleur depuis l'extérieur

Le plus simple pour administrer le contrôleur intégré à l'UDM est bien sur de passer par le cloud Unifi et l'application. Mais on peu vouloir y accéder directement depuis le port WAN. Pour cela on va commencer par suivre ces recommandations et ainsi créer une règle WAN Local :

Action : Accept
IPv4 Protocol : TCP
Rule Applied : Before pre-defined rules
Destination : Create a new port group with port 443 in the group

A partir de là on peut accéder au contrôleur sur son port par défaut (443) depuis l'extérieur. Sauf que le port par défaut n'est pas une bonne idée et on peut vouloir en faire autre chose. On va donc créer une règle dans Port Forwarding qui redirigera par exemple le port 8443 sur l'IP LAN du contrôleur, et ainsi on y accède via ce port. Au même endroit on peut créer une autre règle pour rediriger le port 443 vers une autre IP du LAN, et si on en a pas besoin on la redirige sur 127.0.0.1 afin de bloquer l'accès externe via le 443... Je sais c'est un peu tordu par les cheveux mais je n'ai pas trouvé mieux ! En ce qui me concerne j'en ai eu besoin pour cette solution de backup. Attention toutefois à verrouiller cet accès sur des IP sources pour plus de sécurité.

Conclusion

Par la force des choses je me retrouve :

  • en prod avec du matériel qui tourne intégralement sur des versions beta. Une pratique à éviter.
  • avec un enregistreur qui n'enregistre plus rien...
  • des équipements WI-FI qui décrochent.
  • avec une foule de bugs dont une agrégation de ports inopérante.

Vous l'aurez compris, la machine à rêver ne m'a pas fait rêver mais perdre beaucoup de temps et me retrouver dans une situation très instable !

  • EDIT 22/09/2020 14:00 : la v6.0.23 du contrôleur est sortie et ça règle bien plus de choses qu'annoncé. Dont mes déconnections avec les ampoules Xiaomi/Yeelight. En fait non, mais ça tient quelques heures au lieu de 5 minutes...
  • EDIT 22/09/2020 17:30 : S'agissant de l'enregistrement sur détection de présence (Protect) et de l'enregistrement il semblerait qu'un paramètre n'ait pas été pris en compte lors de la migration ou qu'il soit nouveau (sur chaque caméra, Recording/Motion Events/Motion Algorithm), il faut faire un choix et aucun des deux n'était sélectionné. Dès lors qu'un disque dur est bien reconnu on a donc bien les enregistrements.
  • EDIT 23/09/2020 04:37 : Il est possible d'intervertir WAN1/WAN2 afin que WAN1 (le principal) profite de l'interface 10 GB sur WAN1 (et sans passer par SSH). Par contre pour l'instant seul le support du mode Failover, pour le Load Balancing (supporté sur l'USG) il faudra repasser plus tard.
  • EDIT 23/09/2020 18:22 : En parlant de plus tard, le SNMP, un peu la base sur un routeur, est caché (New Seetings + search snmp), mais pour autant il ne fonctionne pas. Il parait que apt-get ... etc... On se marre !
  • EDIT 23/09/2020 19:30 : Passage de la 6.0.23 en release et sortie de la 6.0.24 en beta. Ca turbine chez Uniquiti, il faut dire que ça grogne partout ! Nouveaux firmwares UAP/USW. Nouvelles déconnexions sur les ampoules Xiaomi.
  • EDIT 29/09/2020 17:17 : S'agissant des ampoules Xiaomi, j'ai essayé tous les paramètres possibles et imaginable ainsi que les version beta de firmware sans obtenir de résultat. J'en conclu que quelque chose a vraiment changé dans cette version qui a plus une allure de beta que de release. J'ai donc honteusement ressorti un vieil AP Netgear...
  • EDIT 29/09/2020 17:17 : A la version 1.8.4 du firmware les choses sont rentrées dans l'ordre.
  • EDIT 26/01/2022 16:16 : Au fil du temps et des firmwares successifs, parfois chaotiques, les choses sont rentrées dans l'ordre et maintenant l'UDMP fonctionne très bien. Pour Unifi Protect un SSD augmentera nettement les performances.

J'espère pouvoir échanger avec Unifi et qu'ils sauront m'apporter des réponse satisfaisantes à tous ces problèmes. Je mettrais bien sur à jour cet article énervé en fonction de.

Bonus

Quand on accède en local à l'UDM via son IP on a bien sur une erreur SSL. Pour remédier à ça :

  1. On exporte le certificat autosigné unifi.local depuis Chrome vers un fichier .CER (un simple clic sur copier dans un fichier quand on visualise le certificat).
  2. Avec une console MMC on importe ce certificat dans "Trusted Root Certification Authorities" store.
  3. On édite C:\Windows\System32\drivers\etc\hosts et on ajoute IP_de_l'UDM > unifi.local (éventuellement avec HostMan).
  4. Après avoir relancé le navigateur on accès de à https://unifi.local
