De Jeedom à Home Assistant

ARTICLE INCOMPLET EN COURS DE RÉDACTION

Ce ne sont que mes notes compilées au fil de l'eau...
N'hésitez pas à revenir ou d'utiliser la touche F5, et de me signaler les erreurs :-)

Suite à cet article les choses ont bien avancées. Mon premier soucis étant le chauffage, l'objectif étant de faire au moins aussi bien avec HA qu'avec Jeedom. La philosophie des deux produit est bien différente, sur Jeedom on confie les taches à des plugins plus ou moins stables, sous HA on prend un éditeur et on code, et comme je ne sais pas trop faire, comme beaucoup je suis devenu le roi du copié collé, en essayent de comprendre ce que je fais. Mais quand une fonction est ok, elle est très stable et pas sujette à une mise à jour de plugin foireuse.

Installation

On part du principe que vous avez installé Home Assistant, pour ma part HASS.IO dans une VM ESXi, mais cela est tout à fait envisageable sur un RPI 4 ou au pire un RPI 3. Je n'arrivais pas à convertir le VMDK proposé. Impossible à installer sans conversion, erreurs lors de la création de la VM. Il y a un très bon tuto ici et une aide . Après avoir perdu 3 heures j'ai refait la même conversion avec une autre console ssh et là j'ai un retour positif !

# /vmfs/volumes/datastore1/Home Assistant # vmkfstools -i "ha38.vmdk" "ha.vmdk"
Destination disk format: VMFS zeroedthick
Cloning disk 'ha38.vmdk'...
Clone: 100% done.

Et du coup ça s'installe bien ! Sous Windows la première console SSH était Terminus qui en principe fonctionne bien, la seconde Bitwise SSH. Je pense à un problème de mapping de caractères.

Premier démarrage

Quand HA se lance il va reconnaître tout seul ce qu'il connait et qui est disponible sur le réseau local. Sonos, des ampoules Xiaomi, mon contrôleur Unifi et surtout ma passerelle Zigbee Phoscon et ses équipements ! Et d'autres bricoles, si tant est que les bonnes clés soient branchées sur la machine... Un vrai +

Les choses à installer ensuite

  • SSL : Le plus simple est d'utiliser DuckDNS. Ca prends 5 Minutes, mais le plugin Let'sEncript fait aussi le travail sur un domaines personnalisé avec les API OVH ou CloudFlare, entre autres, mais pas avec Gandi. Comme ce n'est pas non plus l'adresse d'un site public, je conseille DuckDNS qui me semble bien plus stable. Bien sur avant ça on ouvre le port idoine sur le routeur, mais ça vous maîtrisez déjà. (voir plus bas le chapitre SSL).
  • L'addon Configurator qui vous sera très rapidement indispensable.
  • L'addon SAMBA vous permettra d’accéder aux fichiers de config depuis votre ordinateur Windows ou Mac.
  • L'addon SSH pourra être utile également.
  • L'addon Check Home Assistant Configuration sera lui utile pour faire une vérification de cohérence avant une mise à jour.

Comme je n'ai pas besoin d'une solution domotique pour allumer deux ampoules on va passer sur ce sujet, mais tout comme Jeedom, HA sait automatiser plein de choses. On  va donc passer au cœur de ma problématique, et il en découlera plein d'autres rencontrées au fil de ces jours et nuits ou je me suis plongé dans Home Assistant.

Chauffage et climatisation

Pour gérer le chauffage électrique sous Jeedom je me sert essentiellement de 3 plugins.

Thermostat

Sous HA il faudra les implémenter les thermostats à la main. Le mieux est de créer un /config/climate.yaml et de l'inclure dans /config/configuration.yaml

climate: !include climate.yaml

Dans climate.yaml on va installer et paramétrer les thermostats :

- platform: generic_thermostat
  name: Thermostat Cuisine
  heater: switch.study_heater # On indique ici le relais on/off du convecteur
  target_sensor: sensor.mi_cuisine # On indique ici le capteur de température
  min_temp: 15
  max_temp: 21
  ac_mode: false
  target_temp: 17
  cold_tolerance: 0.3
  hot_tolerance: 0
  min_cycle_duration:
    seconds: 5
  keep_alive:
    minutes: 3
  initial_hvac_mode: "off"
  away_temp: 16
  precision: 0.1

Il est important de faire très attention à l'indentation, on est dans des fichiers .yaml et les règles propres à Yaml s'appliquent ici scrupuleusement. Dans bien des cas Configurator ne vous laissera d’ailleurs pas sauvegarder si le fichier est mal formaté.

Autre chose. Etant donné que toutes la documentation, les sites, ainsi que la majorité des tutos sont en anglais, je vous recommande de passer l'interface de HA en anglais, ça sera plus simple pour suivre...

Une fois que notre thermostat est installé il faut relancer HA. C’est une des plaies de HA, pour l'instant et on passe pas mal de temps à relancer. D’où l’intérêt qu'il soit installé sur une machine un peu puissante. On peut ensuite aller sur la page d’accueil de HA pour y ajouter le thermostat, en passant en mode configuration, en haut à droite, et obtenir ce joli visuel, tant sur votre desktop que via l'application mobile, qui du reste est un pur bonheur quand on pense à l'application mobile (payante) de Jeedom. Il existe des variantes possible de présentation et de customisation.

A ce stade on a obtenu très rapidement un thermostat fonctionnel, mais manuel. Sous Jeedom j'utilisais pour le piloter les plugins MODE et AGENDA, et j'avoue que le résultat était quasi parfait. Sous HA on va pouvoir facilement (enfin j'ai tout de même un peu cherché) utiliser input.select pour remplacer le plugin MODE, par contre coté agenda c’est un peu le désert pour l'instant et il va falloir faire ses propres automatisations, mais il y a des choses qui se préparent (1 | 2 | 3). On pourrait également utiliser Schedy qui m'a parut complet mais complexe, et surtout dépourvu d'interface. Donc dans un premier temps je vais faire la programmation de mes thermostats avec ce qui est disponible de base dans le core de HA.

Les modes et les consignes

Je me sert sous Jeedom de plusieurs commutateurs de modes, par exemple pour définir différents modes de chauffage selon que je suis seul, que je reçoit du monde à dîner, que j'ai des visiteurs qui passent le week-end à la maison, ou encore que ma fille ou mon fils sont présents, elle ou lui, ou les deux. Chaque mode sous entend des plages horaires de chauffage différentes et des températures de consigne adaptées à la situation. Actuellement le passage entre les différents modes est manuel, mais il pourrait être automatisé en relation avec mon agenda Outlook ou Google.

Avec input.select je vais pouvoir définir une sorte de combo que je placerait sur ma page d'accueil. Soit dans configuration.yaml, soit dans un fichier dédié que j'aurais inclus comme expliqué plus haut.

input_select:
  office_radiator:
    name: Radiateur Bureau
    icon: mdi:radiator
    options:
     - Arrêt
     - Hors-Gel
     - Eco
     - Confort -
     - Confort
     - Confort +

  chauffage_enfants:
     name: Modes du Chauffage Enfants
     icon: mdi:account-switch
     options:
     - Présence
     - Présence Antoine
     - Présence Marie
     - Abscents

  chauffage:
     name: Mode du Chauffage
     icon: mdi:home-minus
     options:
     - Normal
     - Diner
     - Week-End
     - Abscent

Le premier servira à piloter un thermostat à la française, c’est optionnel et il faudra le dupliquer sur n thermostats. Les autres pays ne se servent pas de ces modes hérités du fil pilote.ils agissent directement sur la valeur de consigne. A vous de voir si vous souhaitez les conserver. On verra plus loin comment les associer aux thermostats.

Le second mode est dédié à la présence des enfants, tandis que le troisième sera celui utilisé au quotidien. Et voici ce que ça donne sur l'interface de HA.

Maintenant il va falloir un peu de code pour faire communiquer tout ça. On peut le générer avec Configuration/Automation, plus facile pour débuter, mais qui produit un code moins propre, ou directement en éditant automations.yaml dans Configurator. La première solution évite le redémarrage, et c’est ce que je conseille en phase de test.

Les consignes avec input.select

On va donc créer une "automation" qui aura pour Trigger (déclencheur) input_select.office_radiator (notre premier input.select) et en action le code suivant (en mode édition YAML) qui permetra d'affecter au thermostat les différents preset de température :

data_template:
  temperature: |
    {% if is_state("input_select.office_radiator", "Confort") %}
      20
    {% elif is_state("input_select.office_radiator", "Confort -") %}
      19
    {% elif is_state("input_select.office_radiator", "Confort +") %}
      21
    {% elif is_state("input_select.office_radiator", "Eco") %}
      17
    {% elif is_state("input_select.office_radiator", "Hors-Gel") %}
      5
    {% elif is_state("input_select.office_radiator", "Arret") %}
      0
    {% else %}
      0
    {% endif %}
entity_id: climate.thermostat_bureau
service: climate.set_temperature

Etant donné que je suis plus système et réseaux que développeur, je n'ai pas tout compris, mais ça fonctionne, et si j'actionne ma combo sans l'interface les températures de consignes changent sur mon thermostat. Pour programmer un thermostat sur une plage horaire on pourra ainsi le faire en indiquant directement une température de consigne, mais également une mode prédéfini.

Les modes avec input.select

Ici on va gérer les modes de vie et de présence. On les actionnera manuellement avec la combo, mais on pourrait également les programmer ou les basculer avec une application de géolocalisation ou un tag de présence. On va donc créer une "automation" qui aura pour Trigger (déclencheur) input.select.chauffage (notre troisième imput.select par exemple) et en action le code suivant (en mode édition YAML) qui permettra d'affecter au thermostat les différents preset. On voit ici que l'on peut ajouter une seconde action pour déclencher de la même façon de scripts, par exemple pour activer ou désactiver des automatisations.

La première action pour changer l'état d'un thermostat :

data_template:
  option: |
    {% if is_state("input_select.chauffage", "Normal") %}
      Confort
    {%-elif is_state("input_select.chauffage", "Diner") %}
      Confort +
    {%-elif is_state("input_select.chauffage", "Week-End") %}
      Confort -
    {%-elif is_state("input_select.chauffage", "Abscent") %}
      Hors-gel
    {% endif %}
entity_id: input_select.office_radiator
service: input_select.select_option

La seconde action pour exécuter des scripts ou des automation en fonction de l'état :

data_template:
  entity_id: |
    {% if is_state("input_select.chauffage", "Normal") %}
      script.1580948753991
    {%-elif is_state("input_select.chauffage", "Diner") %}
      script.1580948753992
    {%-elif is_state("input_select.chauffage", "Week-End") %}
      script.1580948753993
    {%-elif is_state("input_select.chauffage", "Abscent") %}
      script.1580948753994
    {% endif %}
service: script.turn_on

Voilà pour vous expliquer ce que l'on peut faire d'input.select. Mais input.select comme d'autres états peut également servir à autre chose. Et notamment on va s'en servir en tant que "condition" puisque il s'agit d'un état commuté.

Les plages horaires basées sur input.select

Chacun emménage son mode de vie dans son logement comme, et ce mode de vie est également lié aux pièces et à leur dispositions. Faute d'agenda intégré on va donc définir des des Automations de planification. Pour chaque zone qui pourra contenir plusieurs thermostats il faudra une Automatiion de mise en route dans un mode de Confort et une automation de mise en route en mode Eco (en utilisant les modes prédéfinis ou des températures (Dans Action, on n'utilisera pas la fonction Wait car faute d'un agenda qui re schedulerait la valeur de cette fonction serait perdue en cas de redémarrage de HA). Enfin ces deux Automations seront conditionnées par l'état de notre Mode, ainsi se déclencheront uniquement les événements du mode choisit.

- id: '1580935599789'
  alias: 'Thermostat : Normal / Eco (Cuisine, Hall)'
  description: 'Passage en mode...'
  trigger:
  - at: 00:30:00
    platform: time
  condition:
  - condition: state
    entity_id: input_select.chauffage
    state: Normal

  action:
  - data:
      entity_id: input_select.office_radiator_hall
      option: Eco # Ici on applique un preset
    service: input_select.select_option

  action:
  - data:
      entity_id: input_select.office_radiator_kitchen
      temperature: 19 # Ici on applique une température
    service: input_select.select_option

Alors en attendant une véritable fonctionnalité de planification, voici ce que j'ai trouvé en quelques jours.  C'est donc un peu fastidieux, mais au final pas plus qu'avec des plugin Jeedom car ici le copié collé est roi ! Pour modifier les valeurs de consigne dans l'interface, pour le coté WAF s'entend, il est possible d'utiliser la fonction input.number de de créer un Slider :

input_number:
  slider1:
    name: Confort
    initial: 20
    min: 18
    max: 24
    step: 0.1
    unit_of_measurement: °C

Le mode Absent sera quant à lui géré par un script qui passera tous les thermostats sur Hors-Gel et toutes les Automations en mode désactivé. Il me faut également intégrer la planification ECS et VMC ainsi que le déclenchement de la VMC sur un seuil d'humidité, ce qui devrait se faire facilement.

Enfin, la reprise après une redémarrage de de HA. Je pense que la position des thermostats et des états restent tel qu'ils étaient avant avant l'incident. Point à vérifier.

Voilà une façon basic de remplacer le trio de plugins Jeedom Thermostat/Mode/Agenda. J'ai fait avec ce que j'ai découvert en quelques jours et je reste persuadé qu'il existe d'autres façons de faire ou d'optimiser. Je n'ai pas testé en situation, mais ça fonctionne avec une ampoule de test.

Sondes et actionneurs

Si mes équipement Zigbee sont nativement reconnus via ma passerelle Phoscon (mais ils le sont également nativement si la clé est sur HA), pareil pour les équipement Shelley et Tuya (en cloud pour ce dernier), j'ai un problème avec mes équipements gérés par un truc bien de chez nous, le RFPlayer. Ca concerne de X2D, du Di-O en RF433, du Visonic en RF868 ainsi que mes détecteurs de coupure électrique et ma mesure de consommation électrique. J'ai un autre problème, mon hyperviseur ESXi est dans le garage, donc pas vraiment au centre de la maison pour y coller une clé Bluetooth Sena. Bref, dilemme !

J'ai donc commencé par installer un second HA en remote sur un RPI3 déporté pour gérer le Bluetooth. Çà fonctionne très bien et HA peut gérer plusieurs HA distants. Et puis il m'est venu une idée à la hauteur de mon désaveux pour Jeedom, l'utiliser en esclave !

Esclavage de Jeedom

Si le terme est un peu exagéré, il s'agit dans mon idée de continuer à utiliser les équipements qui ne sont disponibles que sur Jeedom. J'ai d'abord testé avec les URL de Jeedom disponibles sur tous les équipements, ça fonctionne mais c'est un peu vintage à l'heure ou MMQT est sur toutes les lèvres et que je suis le seul à ne pas l'utiliser. Allez on s'y colle !

MQTT

Il s'agit d'une messagerie d'objets à objets. Il faut un Broker (serveur d'échange) qui peut se trouver n'importe ou sur le réseau, c’est mieux, mais dans l'absolu il est possible d'utiliser un Broker public sur internet.

Ensuite il faut un client sur chaque objet ou solution domotique qui intègre des objets. Coté Jeedom il y en a deux de disponibles, j'ai installé le plugin JMQTT car à la lecture des forums son développeur me parait moins lunatique que l'autre... Et coté HA il suffit d'utiliser MQTT qui est intégré nativement.

Coté Jeedom le plugin s'installe facilement si ce ne sont les dépendances qui prennent un temps de fou. Ce plugin présente l'avantage d’installer en même temps le broker Mosquitto. Pratique si on n'en a pas déjà un sur le réseau. On configure le broker et on ajoute un équipement (sonde Bluetooth ici) avec les actions que l'on souhaitera échanger avec HA via MMQT.

Pour les tests on pourra se servir du bouton tester, mais ensuite il faudra créer un ou créer une action afin qu'à chaque changement de valeur de la sonde le message idoine soit transmis via MQTT. Dans un premier temps j'avais créé un scénario pour faire bouger MQTT, mais au final je j'ai fait dans la configuration de la sonde comme expliqué ici.

Coté Home Assistant on active MQTT via les intégrations et on configure le broker qui dans ce cas se trouve sur l'IP de Jeedom et on ajoute ce code dans /config/configuration.yaml :

sensor:
    - platform: mqtt
      state_topic: 'jeedom/temp'
      name: 'BT Température'
      unit_of_measurement: '°C'
      value_template: '{{ value_json.temp }}'
    - platform: mqtt
      state_topic: 'jeedom/humidity'
      name: 'BT Humidité'
      unit_of_measurement: '%'
      value_template: '{{ value_json.humidity }}'
    - platform: mqtt
      state_topic: 'jeedom/battery'
      name: 'BT Batterie'
      unit_of_measurement: '%'
      value_template: '{{ value_json.battery }}'

Et nous voici avec notre capteur Bluetooth rattaché à Jeedom disponible en temps réél sur HA. Simple !

Bluetooth

Le Bluetooth et notamment BLE est bien sur géré des base. Pour les capteur Xiaomi il existe un composant pour améliorer l'ordinaire qui reste perfectible. Mais pour peu que HA soit installé dans une VM sur un serveur au fond du garage, va se oser un problème de portée. Si dans un premier temps je vais utiliser l'esclavage Jeedom.

Il existe une passerelle Bluetooth / MQTT (bt2mqtt) que l'on pourra monter sur un RPI 3 ou Zero, même si pour l'instant elle ne supporte pas tous les types de capteurs, et voici comment l'installer sur une carte Rasbian : (Notes de Sébastien à tester et à corriger le cas échéant).

Installation
sudo apt update && sudo apt upgrade -y
sudo apt install git virtualenv python3 python3-virtualenv python3-pip python3-wheel bluetooth bluez libglib2.0-dev -y
pip3 install --upgrade virtualenv
git clone https://github.com/zewelor/bt-mqtt-gateway.git
cd bt-mqtt-gateway
virtualenv -p python3 .venv
source .venv/bin/activate
sudo pip3 install -r requirements.txt
Configuration
sudo hcitool lescan (va trouver tous les devices Bluetooth disponibles)
cp config.yaml.example config.yaml
nano config.yaml (Editer avec les devices trouvés précédement dont on veut remonter les infos)
pip3 install `./gateway.py -r configured`
source .venv/bin/activate
sudo ./gateway.py -d (Test de la configuration en mode debug)
Déploiement
sudo cp bt-mqtt-gateway.service /etc/systemd/system/
sudo nano /etc/systemd/system/bt-mqtt-gateway.service
sudo systemctl daemon-reload
sudo systemctl start bt-mqtt-gateway
sudo systemctl status bt-mqtt-gateway
sudo systemctl enable bt-mqtt-gateway

Attention: Il faut définir le chemin absolu du fichier service.sh dans bt-mqtt-gateway.service

Oui, Mais... Un peu compliquée ces passerelle DIY à mon gout... Il existe une autre voie qui va me permettre de désosser encore un peu Jeedom. Un HA en remote sur un RPI que je vais placer au centre de la maison. Sur ce RPI je vais y coller ma clé Bluetooth SENA, et la clé Combee II (ZWave si on en a), ensuite de quoi il suffit d’installer sur le master le composant Remote... Les performances sont au top et on peu même imaginer d'avoir plusieurs HA en remote via Internet (famille, etc...). Attention à bien filter ce que vous souhaitez importer avant le lancement, faute de quoi toutes les entitées es disponibles sur le distant seront remontées...

remote_homeassistant:
  instances:
  - host: '192.168.210.43'
    port: '8123'
    secure: false
    verify_ssl: false
#    access_token: !secret rpi_access_token
    access_token: myRemoteToken
    entity_prefix: "rpi_"
    include:
      domains:
      - sensor
#      - switch
#      - light
#      - group
#      - zwave
    subscribe_events:
    - state_changed
    - service_registered
#    - zwave.network_ready
#    - zwave.node_event
    filter:
    - entity_id: sensor.rpi_mi_*

IPX800 et autres équipements Jeedom

Je pourrais ainsi gérer ma vieille carte IPX800 v2 qui bien qu'ancienne fonctionne parfaitement, d'autant que chaque relais est équipé d'un contacteur de puissance, et qu'elle peut être configurée pour retrouver son état après une coupure électrique. Pour tester je l'ai fait en direct en mode URL, c'est simple, d'autant plus que cette carte ne propose pas de retour d'état direct, il va falloir interroger le fichier status.xml ...

IPX800 v2 (sur les versions suivantes il doit être possible de le faire en rest), on part toujours du principe que vous utilisez un fichier switch.yaml inclut depuis le ficher de configuration principal.

-  platform: command_line
   switches:
     ipx800:
       command_on: 'wget -O- "http://192.168.210.31/preset.htm?led7=1" >/dev/null'
       command_off: 'wget -O- "http://192.168.210.31/preset.htm?led7=0" >/dev/null'
       friendly_name: VMC

Pour gérer le retour d'état sur une IPX800 v2 il faut interroger le fichier status.xml. Là j'avoue qu'avec mes lacunes en matière de parse ça m'a pris du temps... (mes premières version en commentaire pour parvenir à une seule ligne car seule la valeur true nous intéresse (à noter que sur une seule ligne il faut remplacer les " de la partie recherchée par des ', un mystère pour moi...). Attention également à un autre piège, dans le fichier de status les relais, appelés led sont numérotés de 0 à 7 alors que pour les actionner il faudra le faire de 1 à 8, pas très cohérent tout ça...

    command_state: 'curl "http://192.168.210.31/status.xml"'
    value_template: '{% set status = value | regex_findall_index("<led6>(.*)</led6>") %} {% if status == "1" %} true {%- endif -%}'
#
#    value_template: >  # Variante 2
#      {% set status = value | regex_findall_index('<led6>(.*)</led6>') %} {% if status == "1" %} true {%- endif -%}
#
#    value_template: >  # Variante 1 (départ)
#      {% set status = value | regex_findall_index('<led6>(.*)</led6>') %}
#      {% if status == "1" %}
#        true
#      {%- elif status == "0" -%}
#        false
#      {%- endif -%}

Pour utiliser des équipements qui seront gérés par notre esclave Jeedom, c’est encore plus simple en utilisant les url API. Le retour d'état (souvent virtuel sur de vieux équipements) est signalé par un 0 ou un 1, simple. On part toujours du principe que vous utilisez un fichier switch.yaml inclut depuis le ficher de configuration principal.

- platform: command_line
  switches:
    dio_presence_exterieur:
      command_on: curl "https://canaletto.x:6969/core/api/jeeApi.php?apikey=xxxxxx&type=cmd&id=4106"
      command_off: curl "https://canaletto.x:6969/core/api/jeeApi.php?apikey=xxxxxx&type=cmd&id=4108"
      command_state: 'wget -O- "https://canaletto.xxx:6969/core/api/jeeApi.php?apikey=xxxxxx&type=cmd&id=4105"'
      value_template: '{{ value == "1" }}'
      friendly_name: Présence Extérieur

Home Assistant pour la sécurité

Si HA ne replacera jamais une véritable centrale de sécurité, cette fonctionnalité est intégrée et permettra en se servant de capteur de présence ou d'ouverture de déclencher une alerte ou une notification silencieuse. On ajoute ce code dans /config/configuration.yaml :

  alarm_control_panel:
  - platform: manual
    name: Home Alarm
    code: 1234
    pending_time: 30
    armed_home:
    pending_time: 0
    triggered:
    pending_time: 20
    trigger_time: 4

On place un input-text  dans ce même fichier configuration.yaml. Celà va nous aider pour les notifications détaillées.

input_text:
  trigger_source:
     name: Trigger Source # alarm notification

Ensuite on crée une Automation et le tour est joué, dans mon cas je ne fais que recevoir une notification sur Slack, mais il est tout à fait possible d'actionner une sirène, de faire clignoter des lampes...  Il restera à trouver une sirène autonome en Zigbee (ou autre, la plateforme HA est autonome et secourue, les capteurs également, il faut donc que la sirène et les notifications le soient).

Normalement le composant Alarme permet de notifier uniquement le fait qu'il y a eu un déclenchement, sauf bien sûr à créer plusieurs Automations. Pour intégrer le tout dans une seule automation et avoir en prime un message indiquant la source du déclenchement (capteur) ainsi que l'horodatage, je me suis inspiré de ce post.

- id: '1580693836436' # cet ID veut dire que j'ai fait ça avec l'interface HA : Automations
  alias: Alarm
  description: 'Détection et Notification'
  trigger:
  - entity_id: binary_sensor.motion_sensor
    platform: state
    to: 'on'
  - entity_id: binary_sensor.window_door_01
    platform: state
    to: 'on'
  condition:
  - condition: state
    entity_id: alarm_control_panel.home_alarm
    state: armed_home
  action:
  - entity_id: alarm_control_panel.home_alarm
    service: alarm_control_panel.alarm_trigger
  - data_template:
    entity_id: input_text.trigger_source
    value: '{{ trigger.to_state.attributes.friendly_name }}'
    service: input_text.set_value
  - data_template:
       message: "Alarme déclenchée par le capteur : {{ states('input_text.trigger_source')\\ }} à {{now().strftime('%H:%M le %d/%m/%Y')}} \n"
    service: notify.slack_hass_canaletto

Les résultat est : Alarme déclenchée par l'ouverture de la porte d'entrée à 03:10 le 08/02/2020

On peut également fignoler une carte de récapitulatif des capteurs en modifiant le code afin d'obtenir l’affichage du dernier déclenchement, et il est possible de cliquer sur les icônes pour obtenir l'historique.

entities:
   - entity: binary_sensor.pir_hall
     secondary_info: last-changed


On obtient ainsi un affichage plus explicite

Mais delà ne nous donne que la dernière communication entre le capteur et HA. On peut également créer un sensor: supplémentaire pour obtenir l'heure de la dernière ouverture de la porte, que l'on insérera à la place de l'heure de la dernière communication...

- platform: template
  sensors:
    last_open_porte_entree:
      friendly_name: 'Last open :'
      value_template: "{{ as_timestamp(states.binary_sensor.openclose_40.last_changed)|timestamp_custom('%H:%M - %d/%m') }}"

Pour simplifier on va créer des groupes de détecteurs (dans groups.yaml)

all_sensors: # GROUP ALL pour ALARME
  name: All Sensors
  entities:
    - binary_sensor.lumi_sensor_smoke
    - binary_sensor.porte_entree
    - binary_sensor.porte_garage
    - binary_sensor.fenetre_cuisine
    - binary_sensor.fenetre_antoine
    - binary_sensor.motion_hall
    - binary_sensor.motion_garage
    - binary_sensor.motion_sejour
    - binary_sensor.motion_cuisine

Ce qui nous permettra de d'utiliser un seul trigger comme source de déclenchement :

- alias: Alarm
  description: ''
  trigger:
    - entity_id: group.all_sensors
      platform: state
      to: 'on'
  condition:
  - condition: state
    entity_id: alarm_control_panel.home_alarm
    state: armed_home
  action:
  - entity_id: alarm_control_panel.home_alarm
    service: alarm_control_panel.alarm_trigger
  - data_template:
      entity_id: input_text.trigger_source
      value: '{{ trigger.to_state.attributes.friendly_name }}'
    service: input_text.set_value
  - data_template:
      message: "{{now().strftime('%d/%m/%Y, %H:%M')}} > A L A R M  W A R N I N G  | Sensor : {% for state in states|selectattr('entity_id','in',state_attr('group.all_sensors','entity_id'))|selectattr('state','eq','on')|list -%}{{state.name+' '}}{%- endfor %}"
    service: notify.Free_Mobile

On notera le template de notification qui permet d'indiquer la source de déclenchement :

11/03/2020, 00:17 > A L A R M  W A R N I N G | Sensor : Fenêtre Cuisine

On peut également créer un binary_sensor: en s'appuyant sur un groupe de portes ou de fenêtres (faire des groupes à part) et ainsi afficher leur état, mais également s'en servir comme condition pour ne pas activer l'alarme si une fenêtre est ouverte, ou prévenir par un tts (message vocal) si la pluie est annoncée et qu'une fenêtre est ouverte...

- platform: template
  sensors:
    state_doors:
      friendly_name: "Etat des portes"
      device_class: door
      value_template: "{{ is_state('group.doors_status', 'on') }}"

Notifications

S'il est bien sur possible de'utiliser toutes sortes de notifications possible (sms, mail, telegram, etc..), j'ai personnellement choisit d’utiliser un canal de Slack dont je me sert par ailleurs . Il y a plusieurs façons de faire :

Slack

notify:
- name: Slack
  platform: slack
  api_key: xoxp-xxx-xxx-xxx......
  default_channel: '#hass_canaletto'

- name: slack_hass_canaletto # Alternative API
  platform: rest
  method: POST_JSON
  resource: https://hooks.slack.com/services/0/2/es...........
  verify_ssl: true
  message_param_name: 'text'

Free Mobile

Ici aussi, pas besoin du moindre plugin, c'est intégré :

- name: Free_Mobile
  platform: free_mobile
  username: 12345678
  access_token: jlkjJLjlJLjlMkLhkh

Infos EDF Tempo et EJP

On pourra s'en servir pour faire quelques économies en baissant les consignes de températures les jours rouges. Pour obtenir les valeurs mise à jour, il suffit simplement (en vrai on a un peu galéré...) les sensor: correspondants :

# TEMPO
    - platform: command_line
      name: 'EdF : Tempo demain'
      command: curl -A "'Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:59.0) Gecko/20100101 Firefox/59.0' 'https://particulier.edf.fr/bin/edf_rc/servlets/ejptemponew?Date_a_remonter="{{now().strftime("%Y-%m-%d")}}"&TypeAlerte=TEMPO'"
      value_template: "{{ value_json['JourJ1'].Tempo }}"

    - platform: command_line
      name: 'EdF : Tempo'
      command: curl -A "'Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:59.0) Gecko/20100101 Firefox/59.0' 'https://particulier.edf.fr/bin/edf_rc/servlets/ejptemponew?Date_a_remonter="{{now().strftime("%Y-%m-%d")}}"&TypeAlerte=TEMPO'"
      value_template: "{{ value_json['JourJ'].Tempo }}"

    - platform: command_line
      name: 'EdF : EJP'
      command: curl -A "'Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:59.0) Gecko/20100101 Firefox/59.0' 'https://particulier.edf.fr/bin/edf_rc/servlets/ejptemponew?Date_a_remonter="{{now().strftime("%Y-%m-%d")}}"&TypeAlerte=EJP'"
      value_template: "{{ value_json.JourJ.EjpSud }}"

# EJP
    - platform: command_line
      name: 'EdF : EJP'
      command: curl -A "'Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:59.0) Gecko/20100101 Firefox/59.0' 'https://particulier.edf.fr/bin/edf_rc/servlets/ejptemponew?Date_a_remonter="{{now().strftime("%Y-%m-%d")}}"&TypeAlerte=EJP'"
      value_template: "{{ value_json.JourJ.EjpSud }}"

    - platform: command_line
      name: 'EdF : EJP Demain'
      command: curl -A "'Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:59.0) Gecko/20100101 Firefox/59.0' 'https://particulier.edf.fr/bin/edf_rc/servlets/ejptemponew?Date_a_remonter="{{now().strftime("%Y-%m-%d")}}"&TypeAlerte=EJP'"
      value_template: "{{ value_json.JourJ1.EjpSud }}"

    - platform: rest
      name: 'EdF : EJP : Jours restants'
      resource: https://particulier.edf.fr/services/rest/referentiel/historicEJPStore?searchType=ejp
      value_template: '{{ 22 - value_json.SUD.TotalCurrentPeriod }}'
      headers:
        Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/webp,*/*;q=0.8
        Content-Type: application/json
        User-Agent: Wget/1.20.3 (linux-gnu)

Et si on veut fignoler l'affichage (promis bientôt en rouge cligotant)

binary_sensor:
  - platform: template
    sensors:
      ejp_on:
        friendly_name: "Edf : EJP"
        value_template: "{{ is_state('sensor.edf_ejp', 'SUD_EJP') }}"
        device_class: power
        icon_template: >
          {% if is_state('binary_sensor.ejp_on','on') %}
            mdi:alert
            red
          {% else %}
            mdi:sleep
          {% endif %}
#        icon_color: >
#           if (state === 'on') return 'red';
#           return 'green';

  - platform: template
    sensors:
      ejp_on_demain:
        friendly_name: "EdF : EJP Demain"
        value_template: "{{ is_state('sensor.edf_ejp_demain', 'SUD_EJP') }}"
        device_class: power
        icon_template: >
          {% if is_state('binary_sensor.ejp_on_demain','on') %}
            mdi:alert
            red
          {% else %}
            mdi:sleep
          {% endif %}

Ampoules Yeelight

https://www.home-assistant.io/integrations/yeelight/
https://www.w3.org/TR/css-color-3/#svg-color

Gestion des coupures électriques

Avant je gérait les coupures électriques avec des module ITS23. Mais comem j'ai viré tout ce qui était en 433 Mhz, ça ne va plus être possible. J'ai donc monté un plugin qui va lires les données des onduleurs et est capable de me dire si l'arrivée est down.

https://community.home-assistant.io/t/apcupsd-for-multiple-ups/98962/2

https://community.home-assistant.io/t/how-to-connect-your-apc-ups-to-rpi-and-home-assistant-using-apcupsd/10609/4

Sauvegarde

Il est de base possible de faire des snapshots complets ou partiels de la configuration. On peut améliorer en automatisant avec le plugin Auto Backup qui en outre notifiera si ça se passe mal. Ces sauvegardes étant stockées sur la machine HA ça ne me paraissait pas suffisant. J'ai finalement trouvé une solution de gestion des sauvegardes qui en conserve localement et en externalise une partie sur Google Drive, bien intégrée à HA et qui fonctionne parfaitement.

Alerte batteries faibles...

Avec tous ces capteurs qui fonctionnent sur piles il faut être prudent. Don va donc mettre en place des alertes si les piles sont trop faibles, le message pourra être reçu sur n'importe quel type de notifications, ici Slack :

On commence par créer une entité dans groups.yaml :

battery_levels:
  name: Battery Levels
  entities:
    - sensor.aqara_bouton_battery_level
    - sensor.aqara_inter_battery_level
    - sensor.motion_sensor_battery_level
    - sensor.ikea_tradfri_on_off_battery_level
    - sensor.ikea_tradfri_rc_battery_level
    - sensor.mi_antoine_battery_level
    - sensor.rpi_mi_batt_582d34104d6d
    - sensor.rpi_mi_batt_582d34103286
    - sensor.rpi_mi_batt_4c65a8d1db75
    - sensor.mi_bureau_battery_level
    - sensor.mi_congelateur_battery_level
    - sensor.mi_cuisine_battery_level
    - sensor.mi_garage_battery_level
    - sensor.mi_lionel_battery_level
    - sensor.mi_marie_battery_level
    - sensor.presence_41_battery_level
    - sensor.mi_refrigerateur_battery_level
    - sensor.mi_sejour_battery_level
    - sensor.openclose_40_battery_level
    - sensor.window_door_01_battery_level

Et ensuite une automation :

- alias: Notification- Alert That Batteries Are Low
  initial_state: 'on'
  trigger:
    - platform: time
      at: '19:50:00'
  condition:
    condition: or
    conditions:
      - condition: template
        value_template: >
          {% set min_battery_level = 10 -%}
          {% set ns = namespace(found=false) -%}
          {% for entity_id in states.group.battery_levels.attributes.entity_id -%}
            {% set parts = entity_id.split('.') -%}
            {% if (states(entity_id) | replace("%","") | int) < min_battery_level -%}
              {% set ns.found = true -%}
            {% endif -%}
          {% endfor -%}
          {{ ns.found }}
  action:
    - service: notify.slack_hass_canaletto
      data_template:
        message: >
          {%- set min_battery_level = 10 -%}
          {%- for entity_id in states.group.battery_levels.attributes.entity_id -%}
            {%- set parts = entity_id.split('.') -%}
            {%- if (states(entity_id) | replace("%","") | int) < min_battery_level -%}
              {{ states[parts[0]][parts[1]].name }} battery level is only {{ states(entity_id) }} % !{{ '\n' }}
            {%- endif -%}
          {%- endfor -%}

Utilisation des voyants de la ZiBase

La ZiBase n'est pas tout à fait morte... Certains sous Jeedom s'en servent comme d'une sorte de RFPlayer pour profiter de ses protocoles, c'est fastidieux et je n'ai jamais réussit à faire fonctionner le plugin idoine. Moi je me contente d'utiliser ses 5 leds comme un afficheur d'état en les définissant en switch: avec in curl (depuis j'ai constaté que ça passait mieux avec un wget) :

    zibase_led_1:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%202"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%203"
    zibase_led_2:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%205"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%206"
    zibase_led_3:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%208"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%209"
    zibase_led_4:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%2011"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%2012"
    zibase_led_5:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%2014"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%2015"

    zibase_led_1_flashing:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%204"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%203"
    zibase_led_2_flashing:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%207"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%206"
    zibase_led_3_flashing:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%2010"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%209"
    zibase_led_4_flashing:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%2013"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%2012"
    zibase_led_5_flashing:
      command_on: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%2016"
      command_off: curl "http://192.168.210.30/cgi-bin/domo.cgi?cmd=LM%2015"

Géolocalisation et présence

Inside et de base grâce à l'application mobile. Pour aller pus loin il sera bien sur possible de gérer des tags ou d'utiliser les API de Google afin d'obtenir la position des membres de la famille et interagir.

https://www.home-assistant.io/integrations/google_maps/

Une autre idée intéressante :

https://www.home-assistant.io/integrations/owntracks/
https://www.juanmtech.com/owntracks-http-mode-and-home-assistant/

HassOS et mode développeur

S'il est possible de monter Home Assistant sur un Linux, il existe également une version qui intègre tout dans une image et qui sera bien plus facilement installable, que ce soit sur un RPI ou en VM.

L'inconvénient est que l'on a pas facilement accès au shell avec l'add-on SSH de base. Mais qu'à delà ne tienne, il est possible de passer en mode développeur en ajoutant sa propre clé SSH et ainsi accéder à tout. Attention à ne pas tout casser, je ne suis pas développeur mais cela l'a été utile pour récupérer des informations, et par exemple connaitre l'adresse MAC de ma clé Bluetooth Sena (1 - 2 | 3)

# hciconfig
hci0:   Type: Primary  Bus: USB
        BD Address: 00:xx:xx:47:D6:C2  ACL MTU: 310:10  SCO MTU: 64:8
        UP RUNNING
        RX bytes:616 acl:0 sco:0 events:37 errors:0
        TX bytes:942 acl:0 sco:0 commands:36 errors:0
hci1:   Type: Primary  Bus: UART
        BD Address: B8:zz:zz:CE:AD:83  ACL MTU: 1021:8  SCO MTU: 64:1
        UP RUNNING
        RX bytes:85743 acl:2 sco:0 events:2054 errors:0

# hcitool dev
Devices:
        hci1    B8:xx:xx:CE:AD:83
        hci0    00:zz:zz:47:D6:C2

SSL

Je revient ici sur le SSL et les différentes méthodes possibles. Toute la question étant de savoir si on va faire du SSL de bout en bout, ou pas, car si on installe un certificat sur HA, celui ci ne répondra plus qu'en SSL.

  • DuckDns : C'est le plus simple. Ca prends 5 minutes. Inconvénient on n'utilise pas son propre domaine. Ce n'est pas très gênant car HA n'est pas un site public.
  • Let'Encrypt : Ça revient au même, sauf que c'est le plugin qui se charge du renouvellement des certificats. Le plugin est compatible Acme 2 en DNS API, Cloudflare et OVH OK, par contre l'API Gandi n'est pas implémentée pour l'instant.
  • Cloudflare : Il peut être tentant de profiter d'un certificat gratuit pour 15 ans. Mais il y a un hic, pour que ça fonctionne cela sous entend que les requêtes passent par leur reverse proxy. Concrètement toutes les requêtes locales transiteront chez eux, et comme on se sert beaucoup de HA en local cela peu provoquer un ralentissement (la route est plus longue avec cet aller/retour) qui peut poser problème pour ceux qui ont un faible débit. Sans parler du fait que vos données transitent par un tiers. Une solution peu consister à utiliser leur mode flexible ou l'on sera en SSL entre le client et le reverse de Cloudflare, le reste transitant en clair, mais dans ce cas on peut sécuriser en et restreindre l'IP externe de HA uniquement sur les IP Cloudflaire. A réfléchir, mais la solution Cloudflare me parait bancale pour cet usage.
  • OVH SSL Gateway : Inconvénients identiques à Cloudflare
  • Proxy Local : C'est une solution (Nginx, HA Proxy, Synology, etc...), dans ce cas c'est au niveau du proxy que se gère le certificat et HA reste en HTTP. Dans l'appli mobile n peut déclarer une adresse locale en fonction du SSID.

Je reviendrait plus tard sur cette problématique (1 | 2), mais pour l'instant DuckDNS me va très bien.

Et maintenant ?

La transition de Jeedom à Home Assistant prendra du temps, au mieux pour l'hiver prochain, le temps de tout tester. Mais ce qui est quasiment certain, après avoir longtemps hésité, c'est que l'affaire est actée. Et je ne suis pas le seul d'après ce que je lis sur les fils Telegram, Facebook ou même sur les forums officiels de Jeedom

EDIT : En fait pas si longtemps que ça, moins de 3 semaines de mon temps libre et de quelques nuits... C'est bien moins de temps que j'ai du passer sur Jeedom au début et surtout pendant ! Je ne regrette absolument pas d'avoir fait cette migration, et contrairement à Jeedom je prendrais surement la peine d'installer Home Assistant chez des proches car je sais que je peux quasiment tout faire et surtout maintenir aisément cette solution.



Sources



Jeedom : RFPlayer et génériques...

Les RFPlayer est une interface USB qui raccordé à Jeedom va permettre de décoder une multitude d’équipement, un peu à la matière du RFX-Com mais sur deux fréquences (433 et 868 MHz) et avec bien plus d’équipement reconnus. Dans la pratique ce n’est jamais que la technologie liée à l’héritage de la feu ZiBase dans une clé USB. Sur le papier glacé c’est génial, dans la pratique pour en tirer le meilleur parti c’est la qualité du plugin assurant l’interface avec la solution domotique retenue qui fera la différence. Sous Jeedom il y a d’abord eu une première version du plugin avec pas mal de problèmes, mais qui reconnaissait nativement les équipements. Ensuite nous avons eu une v2 bien plus stable mais qui fonctionne sur mode générique, dans l’absolu sans limites, mais qui déroute un peu au départ et rebutera plus d’un débutant. D’autant plus que l’équipe Jeedom n’est pas des plus prolixe en matière d’explications. Un peu comme si les nouveaux venus devaient mériter la solution !

Ça n’a donc pas été simple, mais au final le résultat est étonnamment plutôt stable. Si certains équipements sont reconnus nativement (les sondes Oregon par exemple), l’affaire est un peu plus complexe des lors qu’il s’agit d'exploiter des équipement X2D ou Visonic. Je vais essayer de vous donner ici quelques explications. On considère que le RFPlayer est installé, son firmware à jour et le plugin installé dans sa dernière version.

Visonic

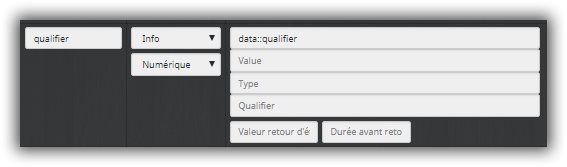

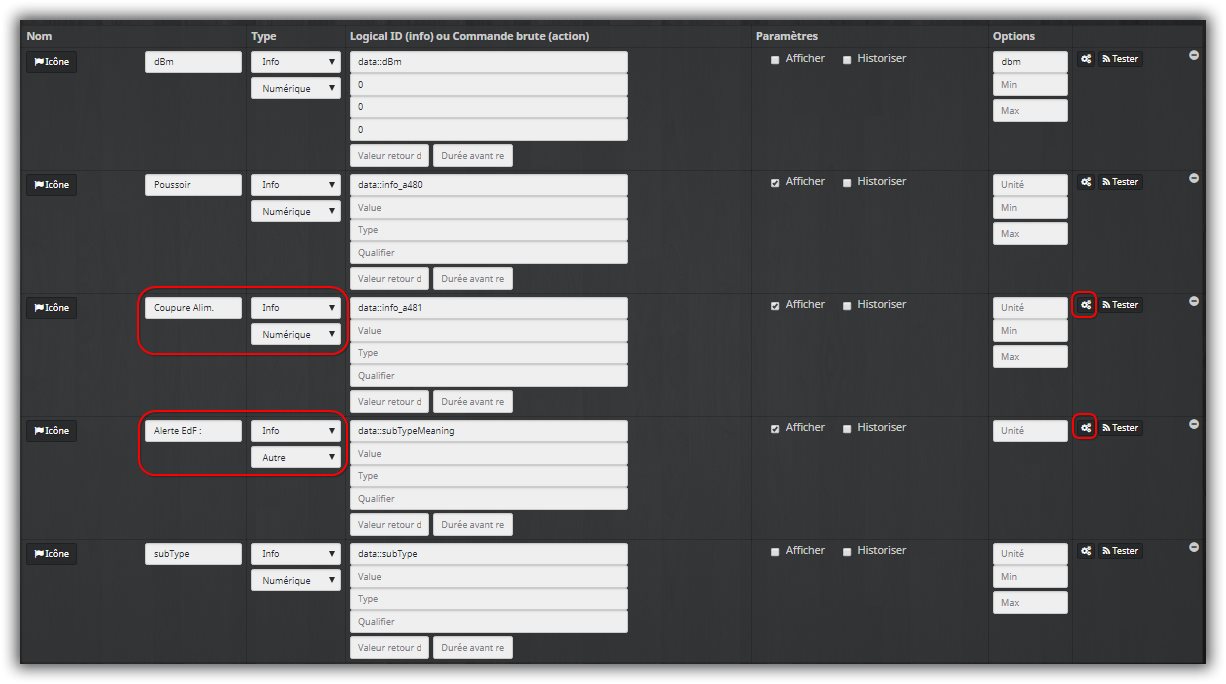

En  passant par le plugin en mode inclusion il est aisé de détecter les équipements, il faudra ensuite les localiser physiquement, mais ça on le fera plus tard. Pour l’instant ce qui importe c’est de détecter l’ensemble de capteurs. Ce qui va nous intéresser ici c’est la valeur qualifier qui est une information numérique que l’on exploitera avec un script ou un virtuel. Voici les valeurs pour un détecteur d’ouverture (MCT-302 ou un IR) et ce que j’en ai déduit d’après les informations que j’ai pu trouver sur les forums :

0 Fermé (action immédiate)
2 Ouvert (action immédiate)
4 Warning ? défaut sur le capteur, autoprotection ?
8 Fermé (en veille ou pour supervision par la centrale)
10 Ouvert (en veille ou pour supervision par la centrale)
12 Batterie faible

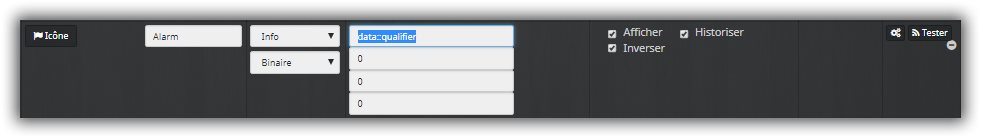

Ces valeurs n’étant pas binaires il sera impossible de les exploiter directement pour détecter une fenêtre ouverte dans une thermostat ou avec le plugin Alarme. Tout au plus il est possible de programmer une (et une seule) action sur la valeur directement dans les paramètres avancés du qualifier, mais ce n’est pas très propre et limitatif. On peu également créer un widget qui affichera les divers états, c’est ce que l’avait expliqué le support Jeedom, c’est joli, didactique, mais ça ne sert à rien. J’ai donc créé un équipement virtuel, qui pour chaque sonde Visonic va transformer ces informations numériques en informations binaires, après tout ce dont j’ai besoin c’est de savoir si ma fenêtre est ouverte ou fermé !

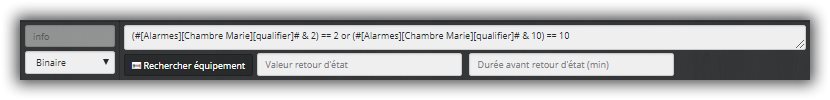

(#[Alarmes][Chambre Lionel][qualifier]# & 2) == 2 or (#[Alarmes][Chambre Lionel][qualifier]# & 10) == 10

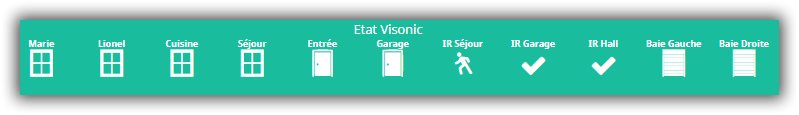

Ce qui nous donne ça en fignolant un peu...

A partir de là cette information étant binaire elle est directement exploitable dans d’autres plugins ou scénarios.

EDIT : Cette solution permet d’avoir une visibilité globale des capteurs, et je dois bien avouer que je ne savais pas trop faire autrement. J’avais pourtant posé la question tant sur le forum que directement au support Jeedom sans réponse satisfaisante. Jusqu’à ce qu’un développeur de passage sur mes posts du forum m’explique qu’il est possible de faire bien plus simple en ajoutant une commande data::qualifier de type info directement sur l’équipement :

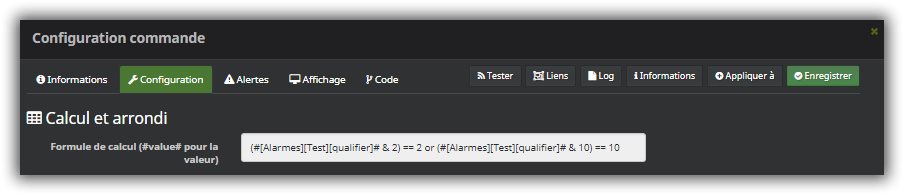

Et ensuite la formule de calcul idoine (#[Alarmes][Test][qualifier]# & 2) == 2 or (#[Alarmes][Test][qualifier]# & 10) == 10 dans la configuration avancée :

Il est également possible de simplifier la formule ainsi (#[Alarmes][Chambre Lionel][qualifier]# & 2) == 2, mais on aura alors que l'état instantané et non l'état en veille, mais c'est généralement suffisant et le résultat est identique. On évite ainsi le Virtuel et on obtient un résultat simplifié et directement exploitable. Je me demande juste pourquoi cette info n'est pas crée lors de la détection de l'équipement et pourquoi les auteurs du plugin ne l'ont documenté nulle part. Et ce n'est pas faute d'avoir cherché !

XD2

Pour récupérer des informations on doit pouvoir procéder de façon à peu près identique. Moi j’avais besoin que de commander un seul actionneur RP600 de chez DeltaDore qui actionne un fil pilote. Dans mon cas je gère ce sèche serviettes avec un thermostat Jeedom, donc ce que je voulais c’est uniquement faire du ON/OFF tout en laissant la possibilité d’utiliser la marche forcée physique du sèche serviettes. (Voir les détails ici). J’ai donc créé un équipement virtuel qui va transmettre ses ordres à l’équipement du RFPLayer et nous donner un retour d’état tout aussi virtuel. J’exécute donc une Action après exécution de la commande ou pour ON j’envoie #[Hardware][X2D RP600 SdB][Confort]# au RFPlayer, et #[Hardware][X2D RP600 SdB][Hors Gel Low]# pour OFF. Chacun adaptera à ses besoins et ça marche à l’identique pour les autres protocoles.

Conclusion

Contrairement aux habitudes, il est bien souvent impossible d’utiliser seul le nouveau plugin du RFPlayer. Il faudra soit écrire du code, des scripts ou des scénarios, soit se simplifier la tâche en exploitant intensément le plugin Virtuel. Quoi que...

Jeedom : Gérer les coupures EdF

Etre informé d’une coupure électrique peut sauver le contenu d’un congélateur lors d’une absence. Dès lors faisons fonctionner la domotique. Il existe un micro module pour ça, l’ITS23 d’InterTechno (la doc est ici) qui fonctionne avec une pile et que l’on pourra associer à Jeedom via un RFPlayer ou un RFXCom. Il doit également être possible de gérer les coupures avec les retours des onduleurs, mais j’ai préféré gérer ça de façon indépendante.

Attention, ce micro module a deux modes de fonctionnement, activation quand le contact est fermé ou activation quand le contact est ouvert, cela joue pour le poussoir qu’il gère en parallèle mais également pour le sens des codes émis. Et c’est là que ça se complique car de fait à la reprise électrique il s’associera automatiquement aux prise Chacon qui elles aussi redémarrent et au départ sont toujours en mode association. Donc il s’associe sans que l’action soit voulue et ensuite les allume et les éteint. Avant de comprendre cet effet de bord je me suis bien cassé la tête à comprendre ce qui faisait allumer des lampes lors de chaque reprise électrique… Il va donc falloir contourner cet inconvénient avant de mettre en service nos scénarios.

On choisit la position O (activation quand le contact est ouvert), ce qui va provoquer le passage en position ON des objets Chacon associés. Dans notre cas ce n’est pas grave car ces objets sont éteints lors d’une coupure électrique, donc sans incidence, sauf que c’est un peu déroutant pendant les tests. On aura donc un OFF lors de la reprise électrique et là on pourra toujours compenser avec un scénario associé (de toutes façons un Chacon est toujours OFF lors de son branchement / alimentation).

On associe l’ITS23 à Jeedom, ici via le RFPlayer, et on obtient deux infos qui vont nous intéresser. Une Info Numérique que l’on va nommer Coupure Alim qui retournera 1 si coupure et reviendra à 0 lors de la reprise, et une autre Info Textuelle que l'on nommera Alerte EdF et qui retournera ON si coupure et OFF lors de la reprise.

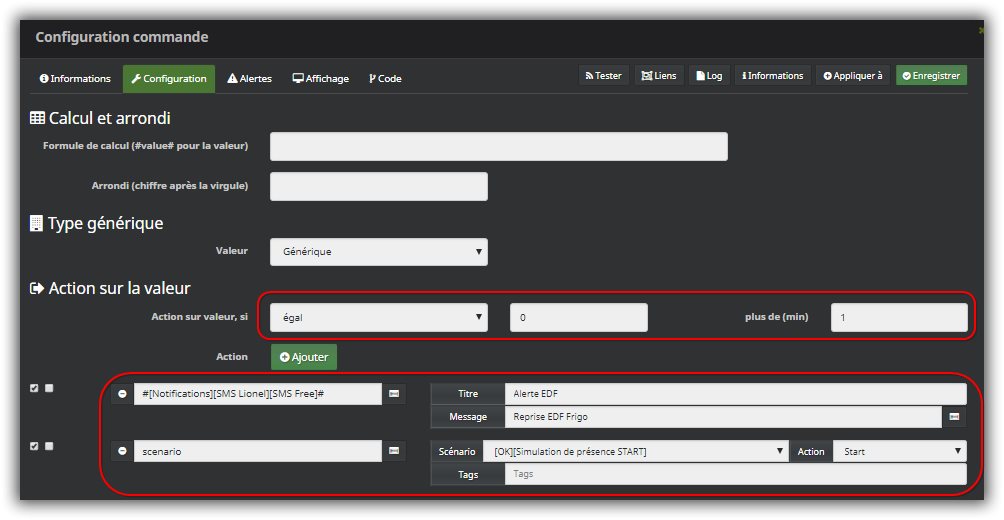

En allant dans la configuration avancée (la petite roue crantée à côté du bouton tester) de ces deux valeurs on va pouvoir configurer des actions. Comme on ne peut configurer qu’une action par valeur, on va se servir des deux, j’utilise la valeur OFF de Alerte EdF pour envoyer un sms notifiant la coupure, et la valeur 0 de Coupure Alim. pour envoyer une notification de reprise et lancer un scénario sur reprise, avec un délai afin de pallier au micro coupures.

Pour l’instant je ne me sert pas de la valeur du poussoir, mais on pourrait imaginer que cet équipement pourrait servir à autre chose…

Jeedom : Retour d’état virtuel RFPlayer



Vue depuis le RFPlayer les équipements sont vus comme des génériques on/off. S’il est possible de les commander via un scénario ou un plugin, rien ne permet d’afficher leur état à l’écran et encore moins de faire remonter l’information dans Impérihome avec un seul Bouton qui les commande et indiquer leur état, et j’ai une nette préférence pour Impérihome par rapport à l’application mobile officielle de Jeedom.

Je prends l’exemple d'une prise Chacon Di-O, mais ça doit être transposable à d’autres équipements génériques.

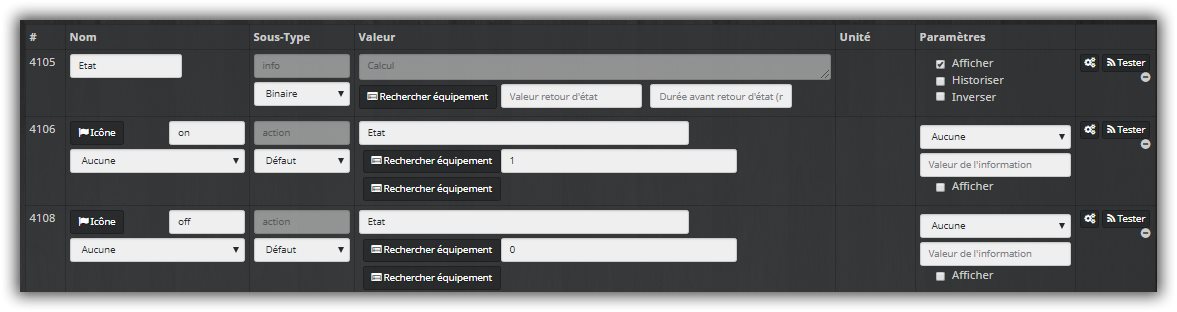

En premier lieu on va créer un afficheur virtuel, un peu comme on ferait un interrupteur virtuel. On commence par ajouter deux Commandes Virtuelles que l’on renseigne avec deux Etats « on avec 1 » et « off avec 0 ». On sauvegarde et s’affiche une ligne supplémentaire nommée Etat. On décoche l'affichage on et off inutile. A ce stade le Virtuel est créé.

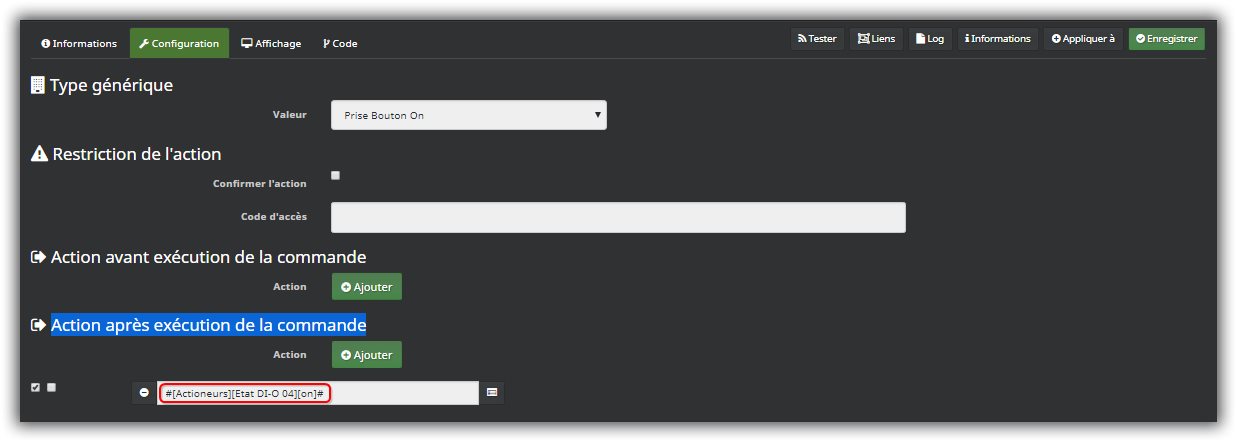

Ensuite on il ne reste plus qu’à aller sur l’équipement Chacon dans les paramètres avancées de l’action « Allumer » + tab « Configuration » et d’ajouter une action après exécution de la commande vers le virtuel précédemment créé pour le positionner à « on ».

On répète ça pour l’action « Eteindre » et le tour est joué, on obtient un retour d’état sous la forme d’un voyant virtuel.

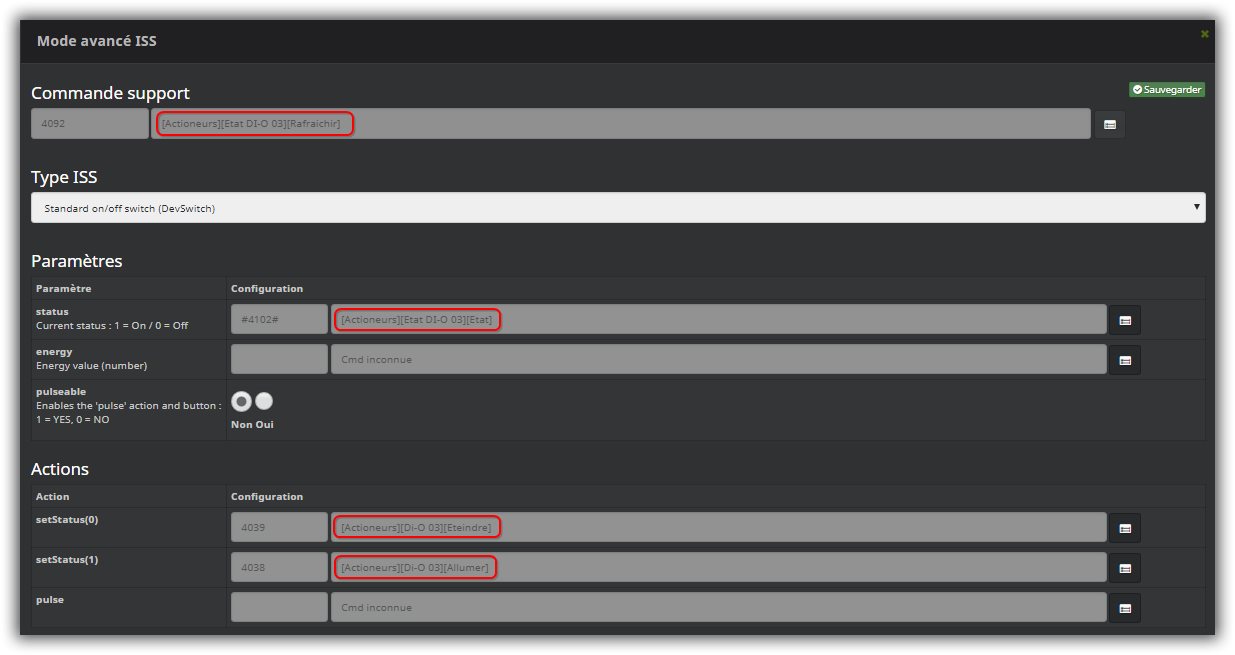

Pour faire remonter l’information et la commande dans Impérihome c’est un peu plus tordu. Si l’état 0 ou 1 est bien visible dans les équipements standards, il n’est pas possible ici de commander en même temps notre équipement. On va donc passer par le mode avancé. On ajoute un équipement en choisissant la commande « Rafraichir » de notre retour d’état virtuel, ensuite dans les paramètres on ajoute dans « statut » la commande « Etat » de notre retour d’état virtuel ainsi que les commandes « Allumer » et « Eteindre » dans les « actions ».

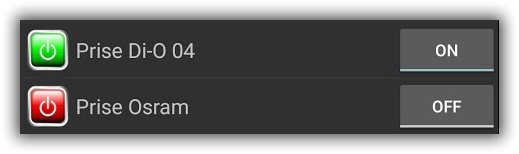

On sauvegarde et on rafraîchit sur le smartphone et on obtient un retour d’état dynamique à côté de la commande.

EDIT 1 : J'ai depuis trouvé une façon plus simple sans passer par la configuration avancée d'Impérihome et qui du coup est compatible avec le composant Jeedom d'Impérihome. Je termine mes tests et je mets ça à jour. Je me demande également s'il n'y a pas moyen de modifier l’équipement actionneur Chacon créé par le RFPlayer afin de lui intégrer ce retour d'état (toujours virtuel en ce sens qu'il ne vient pas du Chacon) sans passer par un virtuel de plus., mais là je sèche un peu après de nombreuses tentatives...

EDIT 2 : En fait il faudrait refaire le tuto car il y a plus simple. En deux mots, dans cette version l’actionneur principal était l’équipement Chacon et je le modifiais les options de allumer et éteindre pour lui dire de transmettre  les infos au virtuel. En fait il ne faut pas toucher à l’équipement Chacon, le mettre en invisible et l’actionner depuis le virtuel. Et quand dans un scénario ou une commande on veut faire ON ou OFF il faut agir toujours sur le virtuel. Pour que le virtuel remonte bien dans Imperihome il faut simplement configurer correctement les types génériques. Inutile donc de se servir du mode avancé d’Impérihome.
