Adoucisseur Domao et domotique
Photo by Lucas Sankey / Unsplash

J'ai fait installer un adoucisseur Domao 100. Distribué principalement par Cédeo, Brossette et le groupe Saint-Gobain), c'est un appareil vendu en marque blanche. Il s'agit en réalité d'un modèle fabriqué par la société américaine WaterBoss (ou sa maison mère Hague Quality Water / AO Smith), et on le retrouve sous d'autres marques selon les canaux de distribution. Rien d'original pour cet appareil somme toute assez archaïque.

Il ne s'agit pas d'un appareil connecté, ça existe, mais d'une part c'est bien plus onéreux, et d'autre par propriétaire, souvent inexploitable, avec une application verrouillée et probablement collectrice de données. Un mode connecté pourrait remonter le volume d'eau perdu lors de la régénération, d'éventuelles fuites, le niveau de sel et les phases actives.

En préalable à toute manipulation, je vous invite à lire cet avertissement important.

Afin de remonter ces informations il faudrait installer un débitmètre pour l'eau et un capteur de niveau pour le sel. Je ne vais pas traiter ces deux sujets pour l'instant, mais uniquement remonter les périodes de régénération, et ce sans souder quoi que ce soit afin de ne pas perdre la garantie du produit.

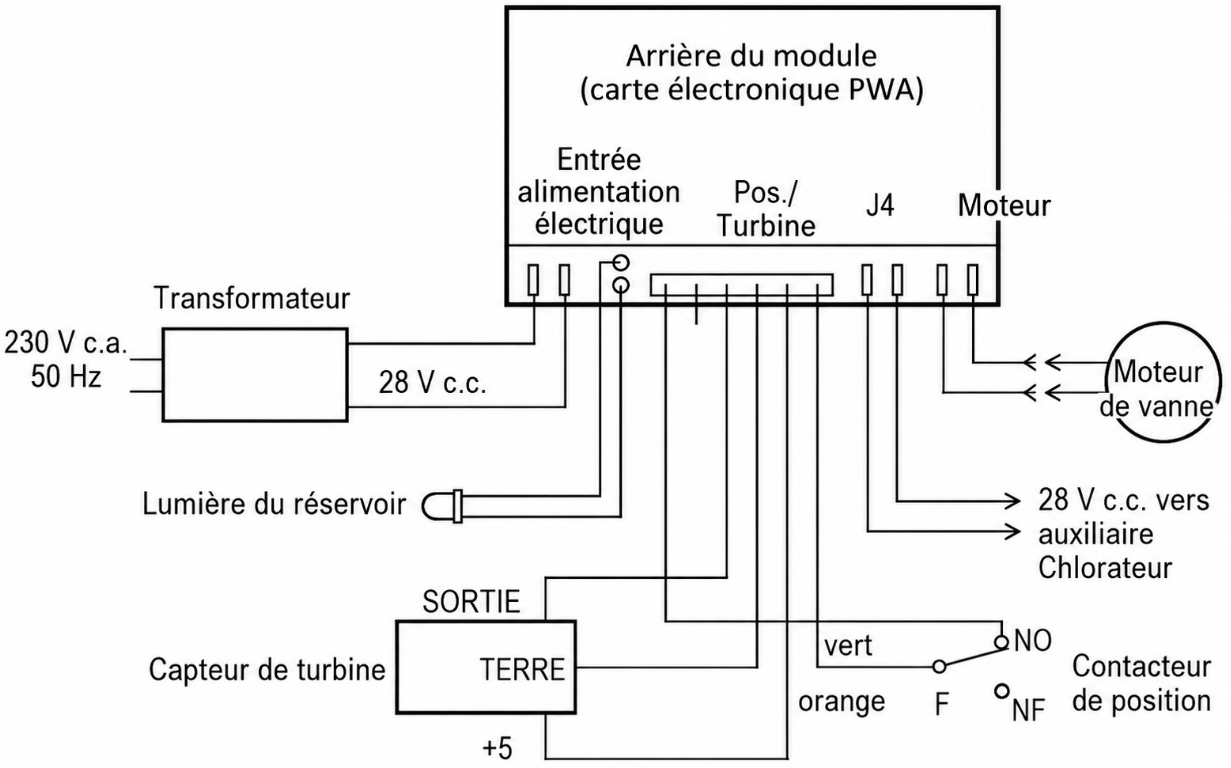

Sur la carte électronique (très accessible) il existe une sortie auxiliaire (J4) et dans les menus une option pour commander cette sortie qui est annoncée pour 28 volts CC et ou le + et le - ne sont pas repérés ⚠. Il s'agit de deux bornes Faston de taille différente

  • J4.1 = 4.8 mm. : ➕ (positif)
  • J4.2 = 6.3 mm. : ➖ (négatif)

Le fait qu'elles ne soient pas repérées mais de taille différente laisse à penser qu'il s'agit ici que le technicien ne puisse se tromper en connectant un équipement maison. Mais aussi d'éviter tout équipement externe. Faire et fournir un schéma en CC (courant continu) sans indications c'est vraiment n'importe quoi.

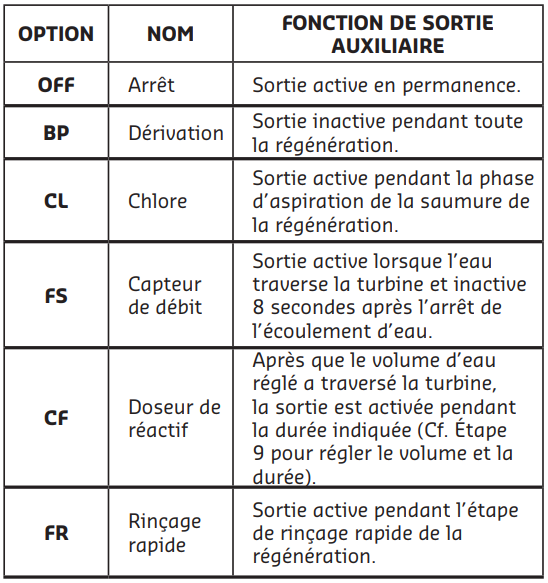

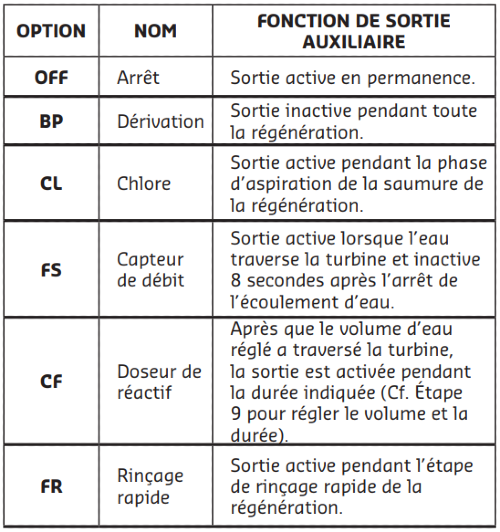

Mon idée est d'utiliser cette sortie pour y connecter un optocoupleur et ensuite remonter l'information à Home Assistant via un simple détecteur de fuite Zigbee détourné (un ESP ou un Shelly Uni aurait pu faire le job). Pour cela il faut dans le menu aller configurer l'état de cette sortie en interprétant la documentation qui a du être traduite à l'arrache.

En fait je pense que c'est fait pour activer des équipements (vannes, etc.) et que la description indique la fonction, ainsi le OFF n'envie aucune tension sur la sortie J4 alors que BP envoie 24 volts CC pendant la régénération. Je n'ai pas testé les autres modes car c'est celui ci qui m'intéresse afin de remonter cette indication.

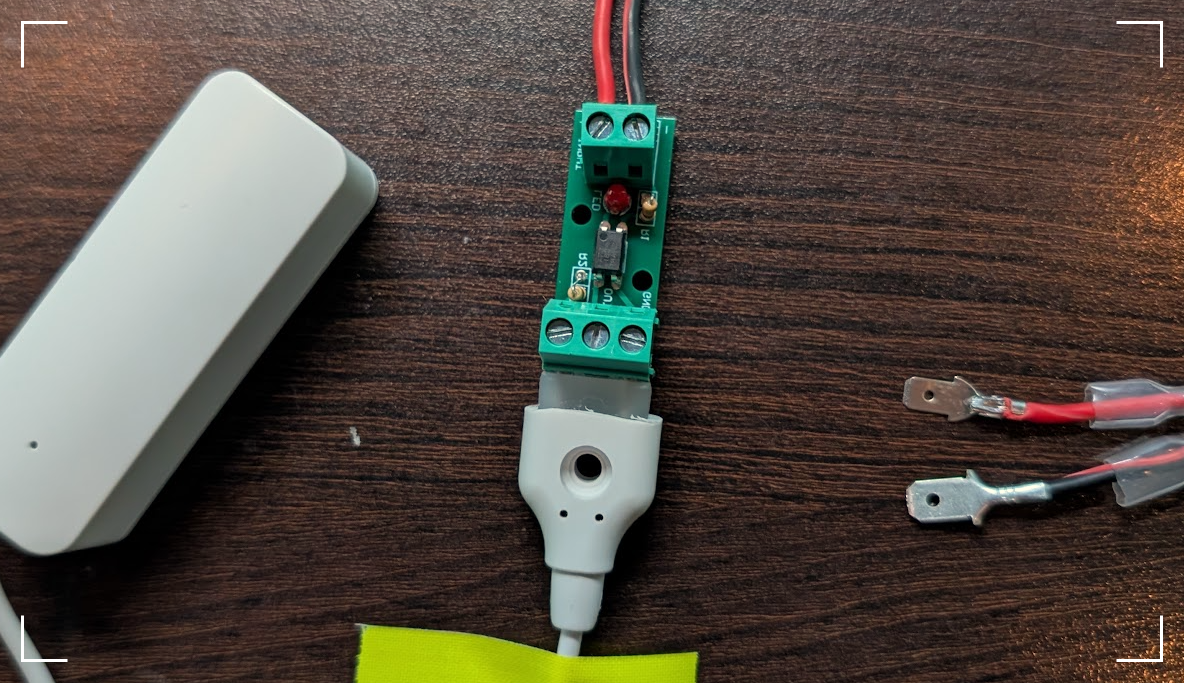

Le reste est un jeu d'enfant, on découpe les bornes du capteur de fuite afin de les insérer dans l'optocoupleur, on respecte la polarité et on prépare un câble avec les connecteurs Faston et leur isolant, le 4.8 mm sur le rouge (+) et le 6.3 mm sur le noir (-).

Ensuite on teste le montage avec une simple pile de 9 volts, la led doit s'allumer et le binary_sensor: de notre détecteur de fuite, préalablement appairé et configuré, doit passer de OFF à ON (not running / running, ça se configure dans ses paramètres).

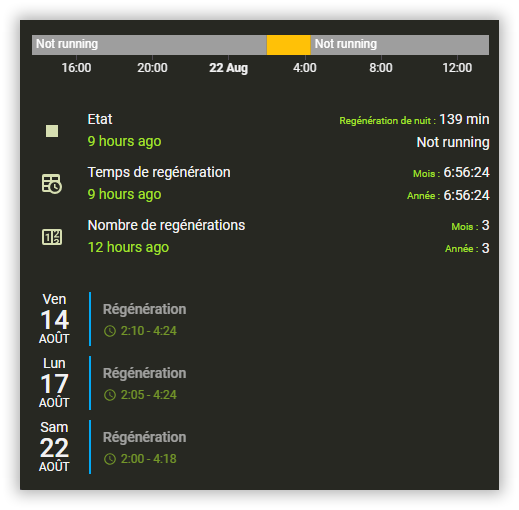

A partit de cet état il est bien sur possible d'envoyer une notification ou toute autre action.

Ce montage est adaptable à d'autres situations, je l'utilise par exemple comme détecteur de présence électrique avec un optocoupleur AC 230 volts ou pour surveiller plusieurs équipements avec un carte comportant 8 optocoupleurs AC 230 volts, comme je l'avais décrit dans cet article (qui mériterais un rafraichissement).
