Augmenter la puissance d'un Shelly RGBW2

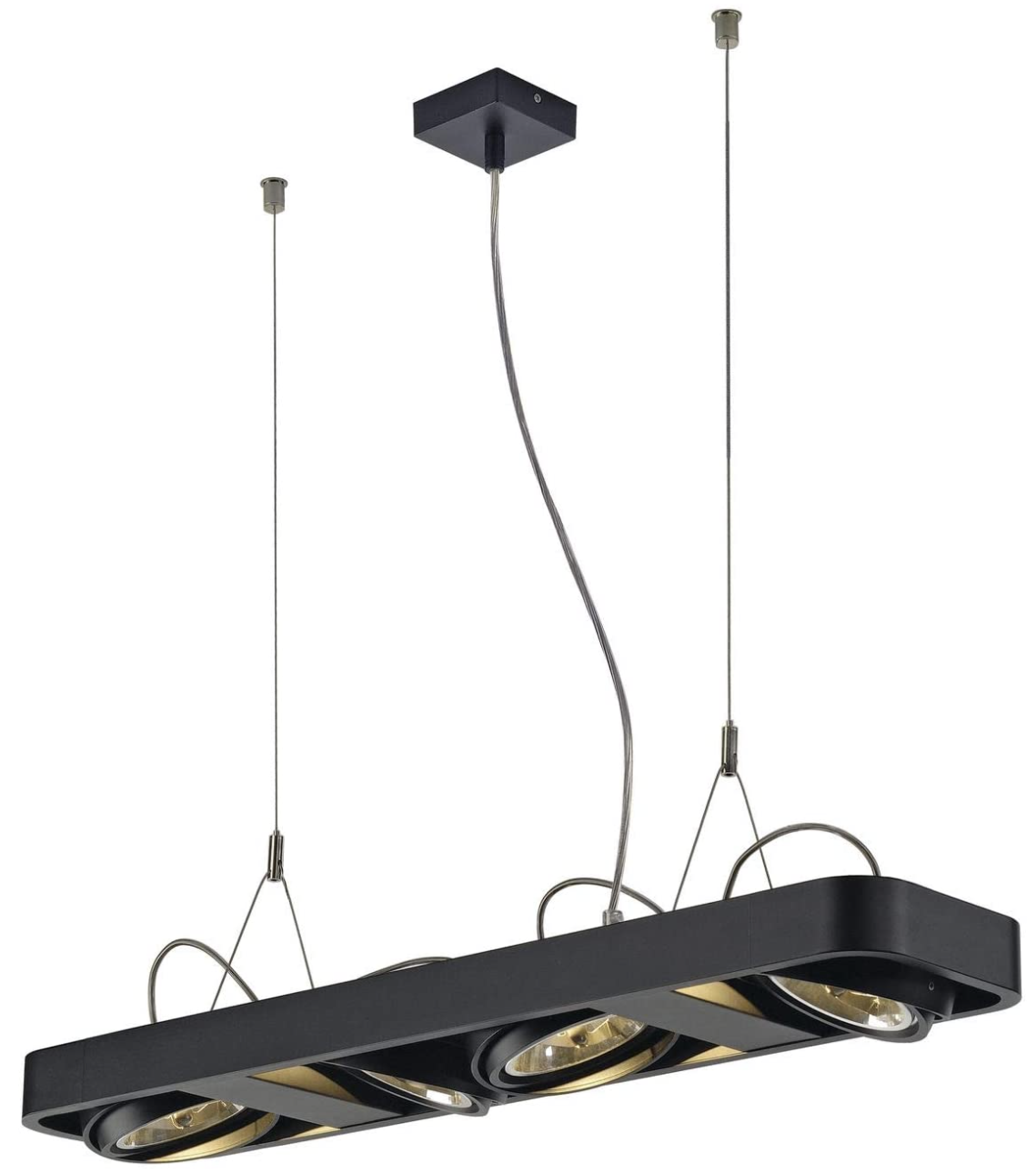

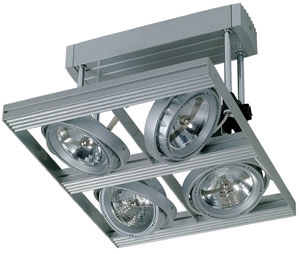

Voilà un sujet qui me fait galérer depuis un un bon moment. J'ai des luminaires équipés de 4 lampes halogène G53 en 12 V / 50 W. Ces lampes sont alimentées par deux transformateurs intégrés au luminaire. Ils étaient commandés par un variateur Legrand qui accepte la charge de 200 W sur transformateur et pour le second un Fibaro Dimmer 2 non connecté à Home Assistant car je n'ai rien en ZWave. Le Fibaro supporte les 200 W, pas le dimmer Shelly.

Alors vous allez me dire qu'à notre époque on remplace les halogènes par des leds. Oui bien sur, et j'ai essayé. Le résultat est vraiment très moche, et même avec de de lampes led en G53 le rendu est très désagréable dès lors que l'on diminue la luminosité, quant à la directivité très inégale. Par exemple des lampes led G53 Philips données pour un faisceau de 24° débordent totalement... A la limite ces lampes sont exploitables en mode full dans une vitrine, mais absolument pas pour créer une ambiance. Et comme dans mon cas elles ne sont pas souvent allumées, le gain d'économie ne fait pas partie de mes préoccupations. J'ai toutefois testé et je vais vous décrire les écueils d'installation.

Remplacement de 4 G53 de 50 W par 4 G53 Led de 11 W

On pourrait penser qu'il suffit de remplacer le dimmer Legrand par un Dimmer 2 Shelly et de remplacer les lampes.

Trop simple, il va également falloir remplacer les deux transformateurs d'origine AC 220/12 V qui alimentent chacun deux lampes par un transformateur adapté aux lampes led. On m'a conseillé le HTM 70/230 de chez Osram, mais il en existe plein d'autres. Une fois celui-ci installé ça semble fonctionner, mais il est impossible de faire l'étalonnage, la variation n'est pas linéaire et à certains niveaux ça scintille, c'est donc inexploitable. Et là on commence à fatiguer...

En fait il y a une solution qu'un collègue a trouvée au fond d'un forum, peu orthodoxe certes, il faut rétrograder le firmware du Dimmer2 en 1.8.3. Et là miracle, ça fonctionne, on peut à peu près étalonner et la variation est linéaire. Attention toutefois à fixer un seuil minimum dans la configuration sans quoi si on baisse trop la luminosité la lampe ne se rallumera pas. Il est toutefois étonnant que Shelly n'ait toujours pas apporté de solution durable.

Bref, c'est exploitable, mais comme je le disait plus haut, c'est vraiment très moche à faible luminosité, en gros pendre une ampoule nue au plafond donnerait le même résultat..

Alternative...

Je vais donc réinstaller les G53 halogène d'origine et essayer de les faire varier, et que cela soit possible via la domotique afin de créer des scènes.

Si j'avais 3 fils au plafond j'aurais installé deux Dimmer2 Shelly, c'est ce que j'ai fait dans une autre pièce avec les deux Dimmer Shelly sous les interrupteurs de type poussoir et ça fonctionne, un peu poussivement à l'allumage, mais de de façon autonome (j'y tiens et c'est un principe de base), mais aussi via Home Assistant. Sauf que dans le cas qui me préoccupe je n'ai pas de neutre sous l'interrupteur (d'où le Dimmer2).

Entre temps François Bergeret (Quintium, le distributeur Shelley pour la France), qui est toujours de bon conseil dans cet environnement, m'a suggéré d'utiliser un Shelly RGBW2. En fait je ne savais pas que le RGBW2 a un mode qui permet en fait d'obtenir 4 dimmers indépendants. On va toutefois se retrouver face à deux obstacles :

  1. Le RGBW2 s'alimente en DC, il va falloir utiliser un transformateur 220AC/12VDC supportant plus de 200 W et suffisamment petit pour s'insérer dans le luminaire.
  2. Le RGBW2 supporte bien 288 W mais en 24 V. Donc en 12 V ce sera 144 W, ce qui sera insuffisant pour nos 4 lampes de 50 W. J'avais bien pensé à un bricolage consistant à mettre les lampes en série de deux afin d'exploiter le tout en 24 V, mais la charge reposerait uniquement sur deux sorties du RGBW2, et je pense que ce n'est pas fait pour...

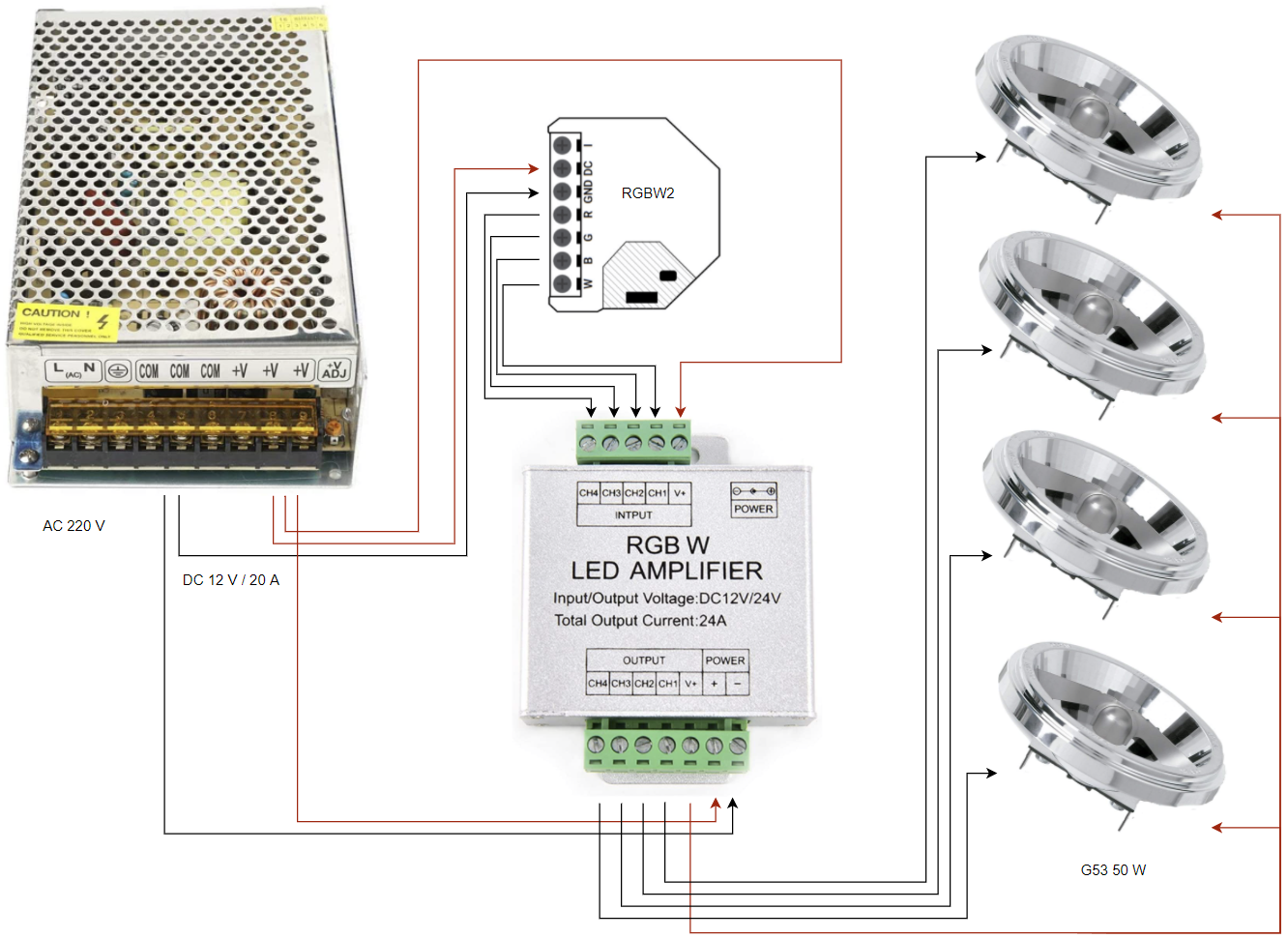

Et là Francois m'a suggéré d'utiliser un amplificateur. Je ne connaissait pas non plus cette technologie qui semble très utilisée dans le monde des bandes led. Cet amplificateur traite en entrée 4 signaux issus du driver led (ici le RGBW2) s'alimente séparément et ressort le signal à la puissance souhaitée.

J'ai donc commandé dans la nuit un modèle suffisamment petit pour pouvoir d'insérer dans le luminaire et suffisamment puissant pour alimenter les 4 G53 de 50 W. Et par magie Amazon me l'a livré avant midi !

  • Tension d'entrée : DC12-24V
  • Sortie : 4 circuits, courant de charge maximal: 6A pour chaque canal.
  • Puissance totale de sortie : 24A.
  • Puissance de sortie : max 288 W (12 V), max 576 W (24 V)

Il en existe une pléthore de modèles, à vous de chercher (par principe je ne mets pas de liens (et encore moins sponsorisés) vers les gros sites de vente sur ce blog).

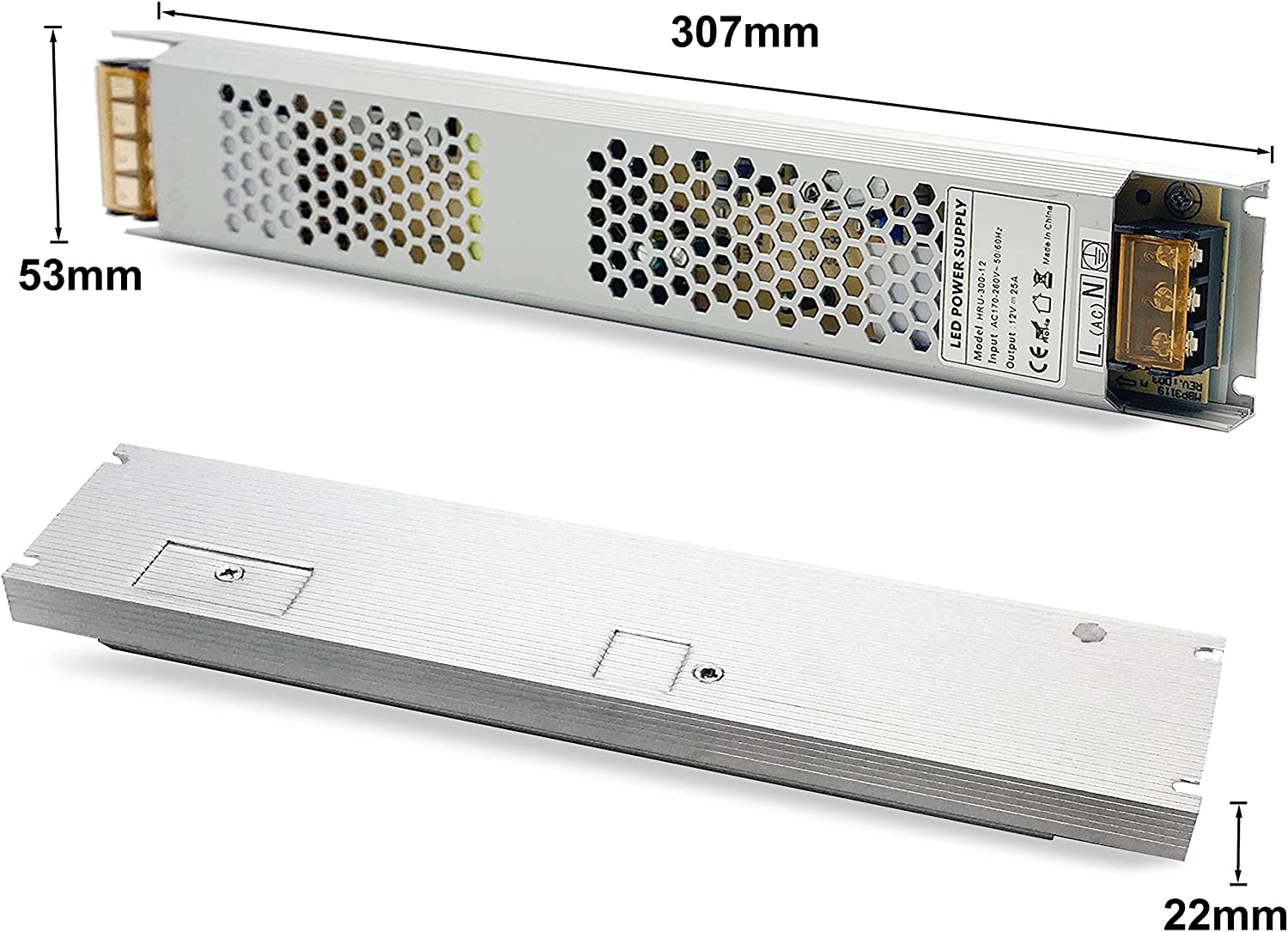

J'ai donc rapidement fait le test en me servant d'une grosse alimentation 12 V DC. Il faudra que je trouve une alimentation de plus petite taille pour l'insérer dans le luminaire. Le résultat est parfait, que ce soit avec des lampes halogène de 35 W ou 50 W, ou encore avec des lampes led de 6.5 W ou 11 W.

Et cerise sur le gâteau je vais disposer de 4 dimmers séparés ce qui est un vrai plus pour créer une ambiance. Autre avantage, la puissance utilisée sur le RGBW2 est minime (0.26 W), ça devrait potentiellement augmenter sa durée de vie, mais aussi permettre au besoin son installation plus loin des lampes (limitation de base sur la longueur des câbles en 12 V).

Et l'interrupteur mural dans tout ça ?

Je tiens à ce que tout éclairage fixe soit actionnable par son interrupteur à son emplacement d'origine. Avantage ça fonctionne sans domotique et n'importe qui peut l'utiliser. Et si on cède le logement on peut même tout laisser en place (un petit dossier technique sera bien sur un plus pour l'acquéreur...).

Il y a plusieurs solutions possibles :

  1. Une télécommande gérée par Home Assistant (Xiaomi, Ikea en Zigbee ou un i3) = pas de domotique, pas de lumière.
  2. Utiliser un Shelly i3 pour interagir directement avec le RGBW3 = pas de WI-FI, pas de lumière.
  3. Un simple interrupteur ON/OFF. Ca tombe bien car je n'ai pas de neutre, mais en configurant le RGBW2 de façon idoine les lampes s'allumeront par défaut en actionnant cet interrupteur.

Oui, mais...

Bien sur c'était trop beau ! En fait sur le montage final je me suis aperçu que les lampes G53 sifflent. Avec ou sans l'ampli. Différemment selon les alims que j'utilise et selon la charge. Ces alimentations ne sont surement pas d'excellente qualité et de plus le form factor est important. Caser une alim qui chauffe (toutes les alims DC chauffent) dans le socle n'est pas une bonne idée, et à l'extérieur la seule que j'ai trouvée qui soit acceptable provoque un sifflement qui rend l'usage impossible.

Tout ça pour ça !

Me voici donc à la case départ à devoir éliminer la solution RGBW2 + Ampli.

Je suis donc repartit sur un Dimmer2. Avec les deux transformateurs AC 105W d'origine ça ne tient pas. Avec un seul de ces transformateur et deux ou trois lampes oui. Pas logique, je me suis dit qu'il était surdimensionné. J'ai donc commandé un transformateur AC220V/AC12V vendu pour une charge de 210W, avec 4 lampes de 50W il n'est pas possible d'étalonner, par contre avec 3 lampes oui avec une conso affichée de 130W. Et si ensuite on ajoute la quatrième lampe ça fonctionne très bien et la conso de 160W. Il y a tout de même des choses qu'il me faudra expliquer...

Lampe Xiaomi Mijia

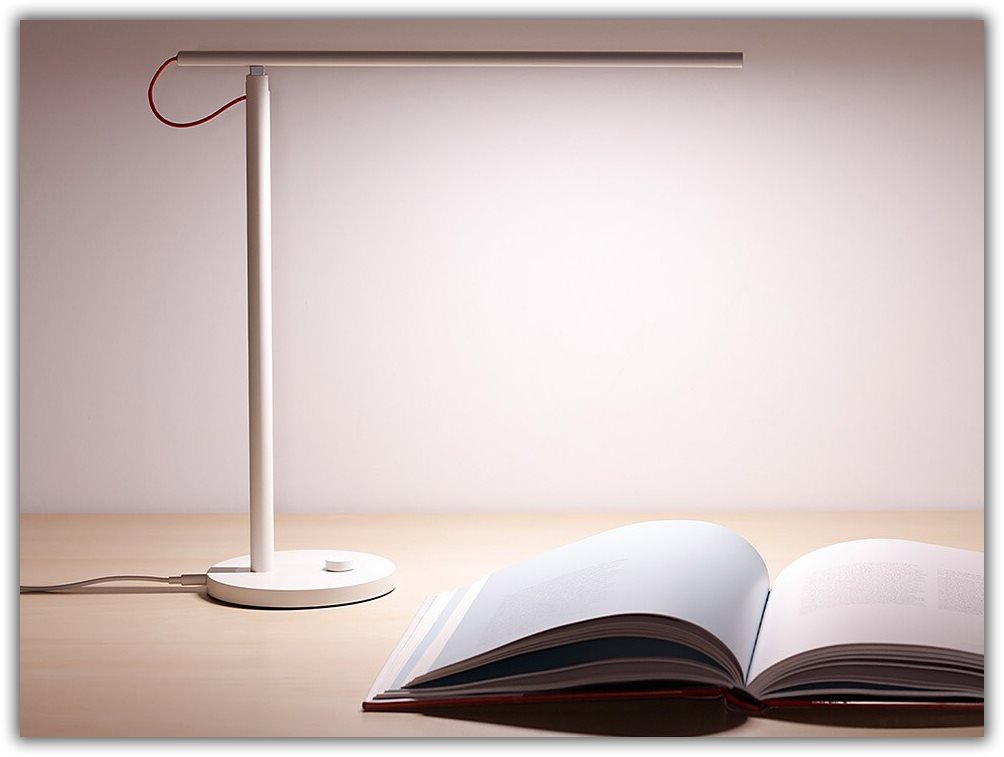

On sort un peu de l’IT pour du beau. Ceux qui me connaissent savent que je suis sensible à ce qui est beau, d’ailleurs cet aspect-là y est sûrement pour quelque chose dans mon choix Unifi… Mais revenons au beau d’aujourd’hui. J’ai donc acheté cette lame parce que je la trouvais belle sans pour autant me préoccuper du fait qu’il s’agissait également d’un objet connecté. Elle est conforme à ce que j’attendais, le reste est un plus.
